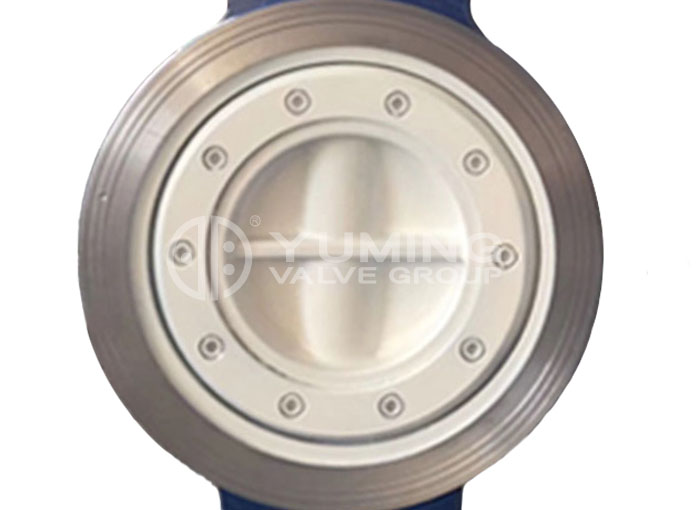

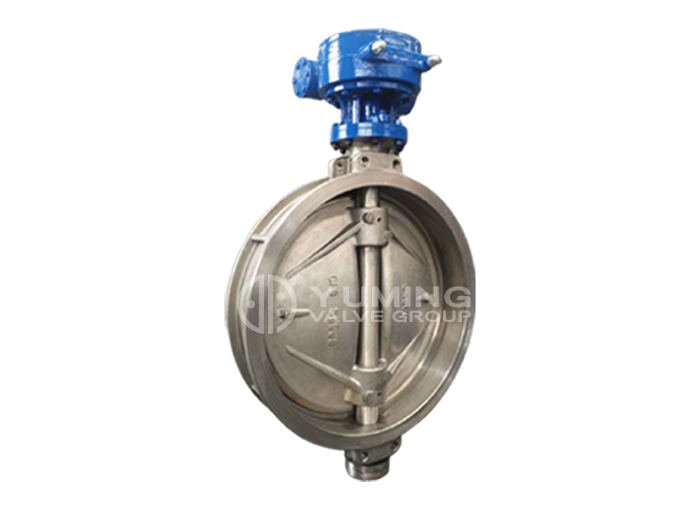

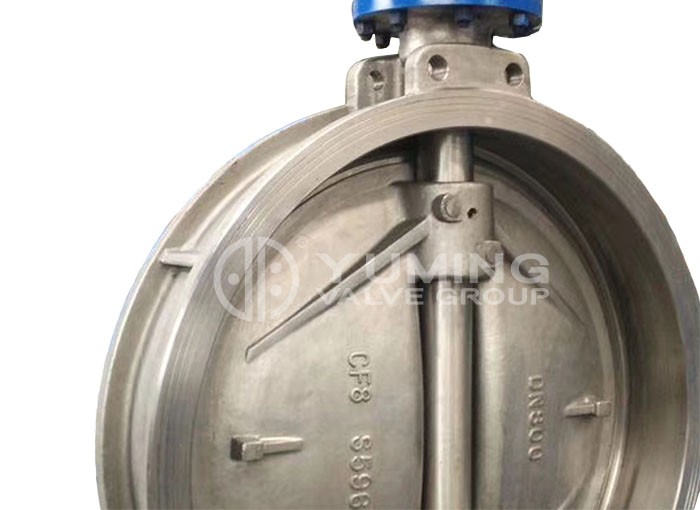

Tính năng sản phẩm
1, sử dụng cấu trúc bịt kín kim loại ba điểm lệch tâm tiên tiến nhất, hiệu suất bịt kín đáng tin cậy, có thể đạt được mức rò rỉ bằng không.
2. Khi đóng mở tấm bướm, bề mặt bịt kín nhanh chóng tách ra khỏi đế van, độ hao mòn nhỏ, đóng mở nhanh chóng, tiết kiệm nhân công.
3, kích thước nhỏ, trọng lượng nhẹ, dễ cài đặt.
4, ba cấu trúc lệch tâm có chức năng tự khóa, đóng khi cắt phương tiện, nhưng cũng có thể tùy ý điều chỉnh lưu lượng phương tiện.
Nominal diameter | DN(mm) | 50-2000 | ||||
Nominal diameter | PN(MPa) | 0.6 | 1 | 1.6 | 2.5 | 4 |
Test pressure | Strength test | 0.9 | 1.5 | 2.4 | 3.75 | 6 |
Sealing experiment | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
Air tightness test | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
Applicable media | Water,steam,oil,acid corrosive,etc. | |||||
Proper temperature | Carbon steel:-29℃~425℃ Stainless steel:-40℃~-600℃ |
DN | Main dimensions | Main connnection size | Refer to the weight(kg) | ||||||||
PN1.6MPa | PN2.5MPa | ||||||||||
mm | inch | L | H | H1 | A | B | D1 | z-d | D1 | z-d | |
50 | 2 | 43 | 112 | 350 | 180 | 200 | 125 | 4-18 | 125 | 4-18 | 12 |
65 | 21/2 | 46 | 115 | 370 | 180 | 200 | 145 | 4-18 | 145 | 4-18 | 13 |
80 | 3 | 64 | 120 | 380 | 180 | 200 | 160 | 8-18 | 160 | 8-18 | 15 |
100 | 4 | 64 | 138 | 420 | 180 | 200 | 180 | 8-18 | 190 | 8-18 | 17 |
125 | 5 | 70 | 164 | 460 | 180 | 200 | 210 | 8-18 | 220 | 8-22 | 27 |
150 | 6 | 76 | 175 | 555 | 270 | 280 | 240 | 8-22 | 250 | 8-26 | 29 |
200 | 8 | 89 | 215 | 780 | 400 | 425 | 295 | 12-22 | 310 | 8-26 | 45 |
250 | 10 | 114 | 243 | 840 | 400 | 425 | 355 | 12-26 | 370 | 12-26 | 69 |
300 | 12 | 114 | 285 | 995 | 450 | 560 | 410 | 12-26 | 430 | 12-30 | 86 |
350 | 14 | 127 | 320 | 1050 | 450 | 560 | 470 | 16-26 | 490 | 16-30 | 122 |
400 | 16 | 140 | 350 | 1220 | 535 | 580 | 525 | 16-30 | 550 | 16-33 | 141 |
450 | 18 | 152 | 350 | 1280 | 535 | 580 | 585 | 20-30 | 600 | 16-36 | 191 |
500 | 20 | 152 | 380 | 1365 | 535 | 580 | 650 | 20-33 | 660 | 20-36 | 260 |
600 | 24 | 154 | 435 | 1460 | 570 | 660 | 770 | 20-36 | 770 | 20-39 | 380 |
700 | 28 | 165 | 480 | 1520 | 750 | 550 | 840 | 24-36 | 875 | 24-42 | 450 |
800 | 32 | 190 | 530 | 1710 | 750 | 550 | 950 | 24-36 | 990 | 24-48 | 650 |
900 | 36 | 203 | 595 | 1810 | 750 | 550 | 1050 | 28-39 | 1090 | 28-48 | 830 |
1000 | 40 | 216 | 650 | 1900 | 900 | 750 | 1170 | 28-42 | 1210 | 28-56 | 1050 |
1200 | 48 | 254 | 775 | 2280 | 1000 | 925 | 1390 | 32-48 | 1420 | 32-56 | 1400 |
1400 | 56 | 279 | 870 | 2450 | 1000 | 925 | 1590 | 36-48 | 1640 | 36-62 | 1900 |
1600 | 64 | 440 | 1000 | 2730 | 1000 | 925 | 1820 | 40-56 | 1860 | 40-62 | 2900 |
1800 | 72 | 490 | 1110 | 3020 | 1100 | 980 | 2020 | 44-56 | 2070 | 44-70 | 4000 |
