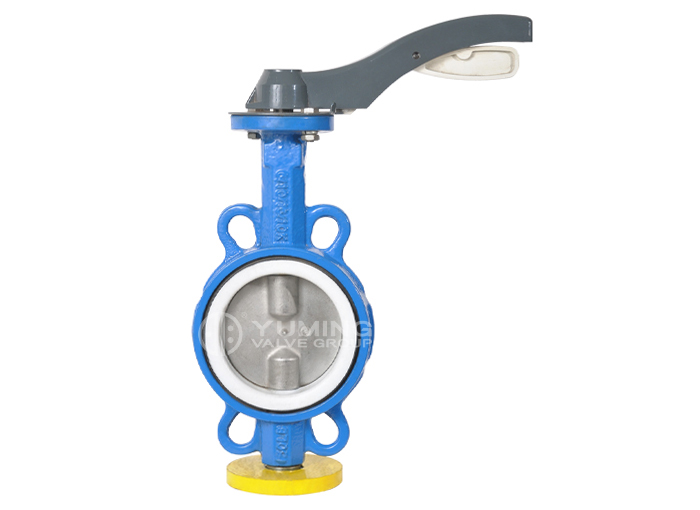

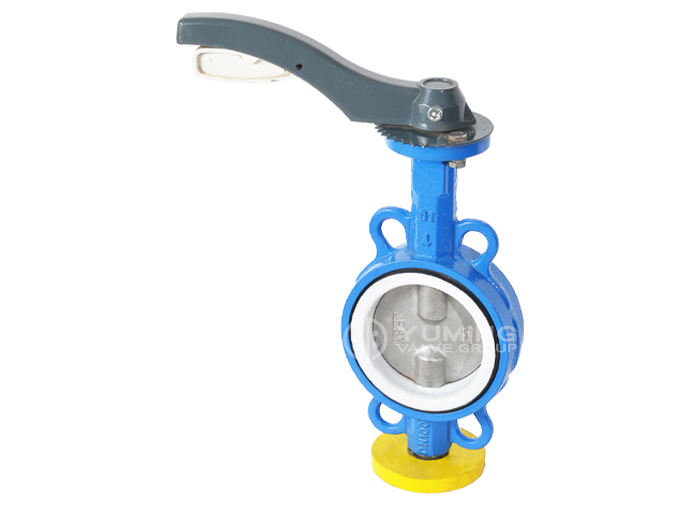

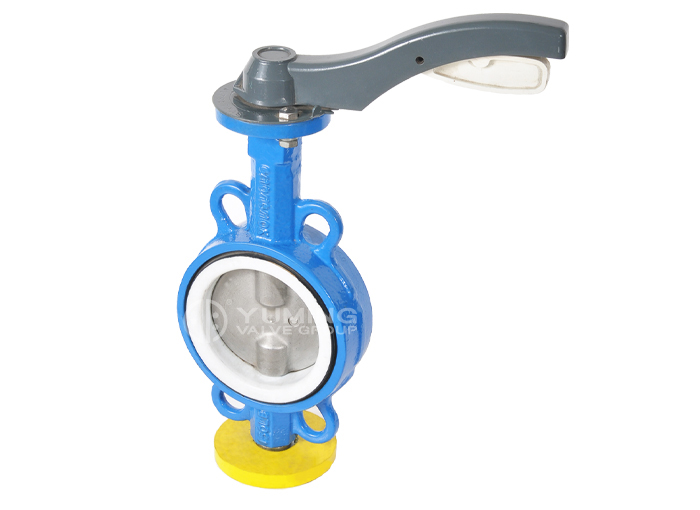

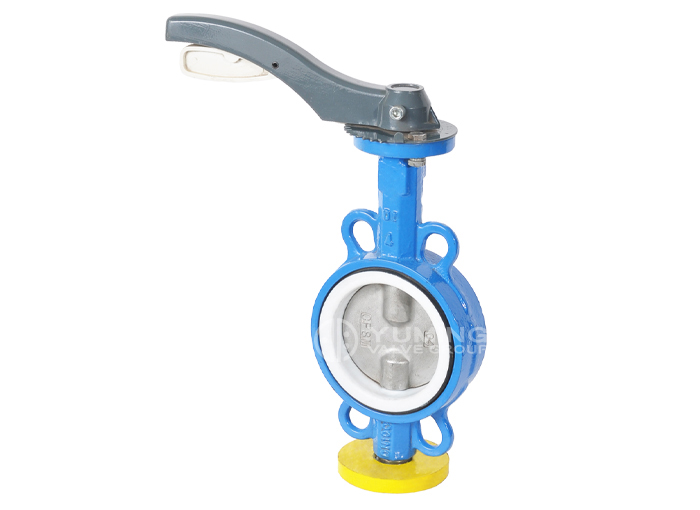

Van bướm kiểu wafer thân đôi

Phạm vi kích thước: 2“~12"(DN50~DN300)

Áp lực: PN10, PN16, Hạng 150

Vật liệu cơ thể: Gang/Sắt dẻo/ WCB/CF8/CF8M

Chất liệu ghế： NBR, EPDM, PTFE

Vật liệu đĩa: Sắt dẻo, WCB, CF8,CF8M

Vật liệu gốc: SS304, SS316

kết thúc kết nối: bánh xốp

Vận hành: Bằng tay, bánh răng giun, Khí nén, Động cơ điện

Loại đĩa： Có chốt, Không chốt một thân, Không chốt đôi

Chia sẻ:

Gửi email

Trò chuyện

Nhận giá

GIỚI THIỆU

Đĩa đường trung tâm dọc
Thân cây chống thổi
hai chiều
Phòng cháy chữa cháy
Ghế cơ thể ma sát thấp
không rò rỉ

thông số kỹ thuật
1) Kích thước: 2" - 12"
2) Chất liệu: Gang, Sắt dễ uốn
3) Áp suất làm việc: PN10-PN16, Class150
4)ISO9001,CE,API,ANSI,TS

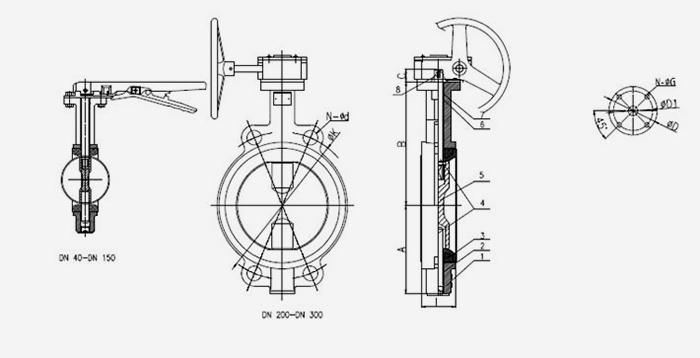

DỮ LIỆU

SIZE	A	B	C	d0	D	PCD	N-Q	∅K	∅E	∅E1	N-∅d	N-∅d1	B1×B1	L
DN50	116	67	43	12.6	104	120.6	4-19	101.6	82.55	50	4-11.2	4-7	11×11	26
DN65	121	80	46	12.6	118	139.7	4-19	101.6	82.55	50	4-11.2	4-7	11×11	30
DN80	124	84	46	12.6	136	152.4	4-19	101.6	82.55	50	4-11.2	4-7	11×11	30
DN100	152	91	52	15.77	175	190.5	8-19	101.6	82.55	70	4-11.2	4-10	11×11	30
DN125	159	122	56	18.92	186	215.9	8-22.4	101.6	82.55	70	4-11.2	4-10	14×14	30
DN150	165	127	56	18.92	222	241.3	8-22.4	101.6	82.55	70	4-11.2	4-10	14×14	40
DN200	204	156	60	22.1	279	298.4	8-22.4	153.6	127	102	4-14.3	4-12	17×17	40
DN250	253	189	68	28.45	339	361.9	12-25.4	153.6	127	102	4-14.3	4-12	22×22	40
DN300	310	245	78	31.6	409	431.8	12-25.4	153.6	127	102	4-14.3	4-12	22×22	40
