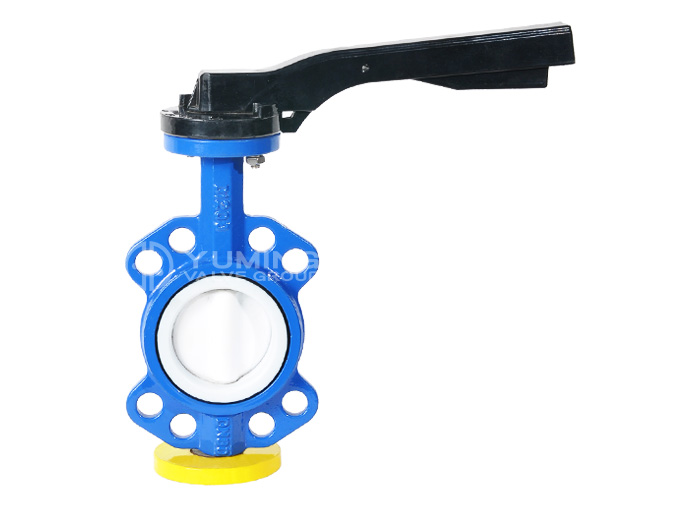

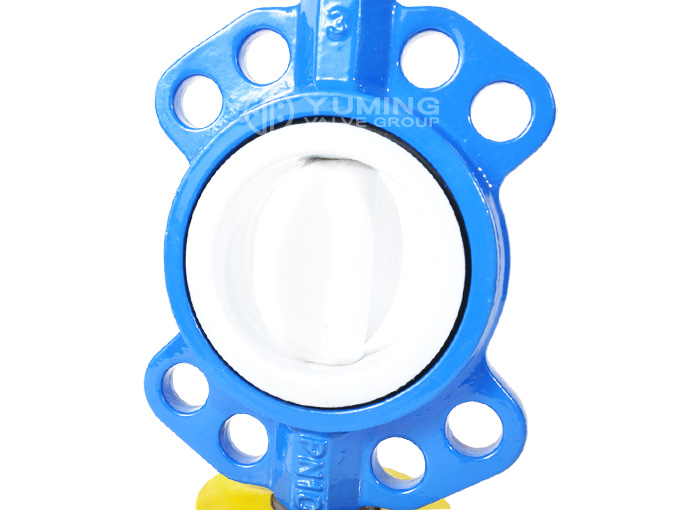

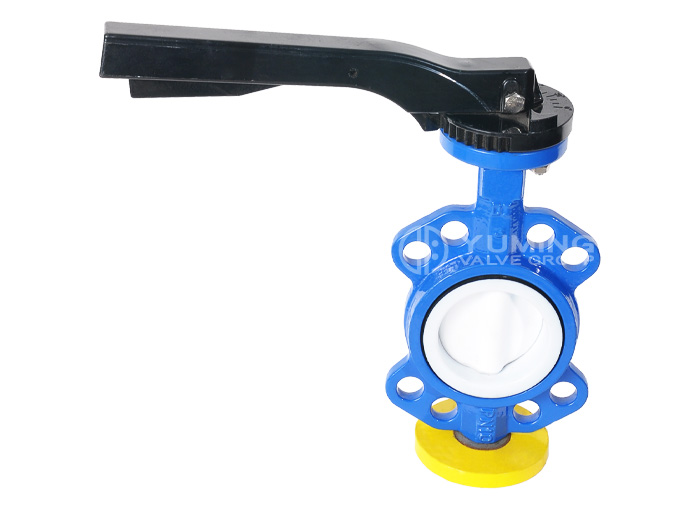

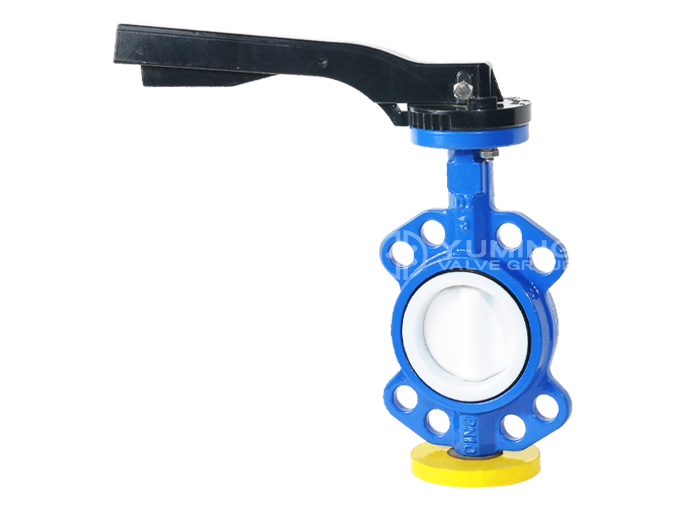

Van bướm wafer PTFE, Van bướm loại tiết kiệm

GIỚI THIỆU

Thử nghiệm cơ thể: 1,5 lần áp suất làm việc với nước. Thử nghiệm này được thực hiện sau khi lắp ráp van và với đĩa ở vị trí mở một nửa, nó được gọi là thử nghiệm thủy lực thân xe.

Kiểm tra chỗ ngồi: 1,1 lần áp suất làm việc với nước.

Kiểm tra chức năng / hoạt động: Tại thời điểm kiểm tra lần cuối, mỗi van và bộ truyền động của nó (Cần điều khiển lưu lượng / Bánh răng / Bộ truyền động khí nén), đều trải qua quá trình kiểm tra hoạt động hoàn chỉnh (Mở/Đóng) . Thử nghiệm này được thực hiện mà không có áp suất và ở nhiệt độ môi trường. Nó đảm bảo hoạt động chính xác của cụm van/bộ truyền động với các phụ kiện như van điện từ, công tắc giới hạn, bộ điều chỉnh bộ lọc khí, v.v.

Thử nghiệm đặc biệt: Theo yêu cầu, bất kỳ thử nghiệm nào khác có thể được thực hiện theo hướng dẫn đặc biệt của khách hàng.

DỮ LIỆU

SIZE	A	B	C	d0	PCD	N-Q	ISO5211	∅K	∅E	N-∅d1	B1×B1	L
DN40	120	57	33	12.6	110	4-19	F05	65	50	4-7	9×9	26
DN50	140	65	43	12.6	125	4-19	F05	65	50	4-7	9×9	26
DN65	150	75	46	12.6	145	4-19	F05	65	50	4-7	9×9	30
DN80	158	93	46	12.6	160	8-19	F05	65	50	4-7	9×9	30
DN100	176	109	52	15.77	180	8-19	F05	90	70	4-10	11×11	30
DN125	190	125	56	18.92	210	8-19	F07	90	70	4-10	14×14	30
DN150	211	140	56	18.92	240	8-22	F07	90	70	4-10	14×14	40
DN200	235	170	60	22.1	295	8-22	F07	125	102	4-12	17×17	40
DN250	265	205	68	28.45	350	12-22	F10	125	102	4-12	22×22	40
DN300	305	238	78	31.6	400	12-22	F10	125	102	4-12	22×22	40
DN350	368	267	78	31.6	460	16-22	F10	125	102	4-12	22×22	40
DN400	400	309	102	33.15	515	16-26	F14	175	140	4-18	27×27	50
DN450	422	328	114	37.95	565	20-26	F14	175	140	4-18	27×27	70
DN500	480	361	127	41.12	620	20-26	F14	175	165	4-18	36×36	80
DN600	562	459	154	50.62	725	20-30	F16	210	254	4-23	36×36	80
