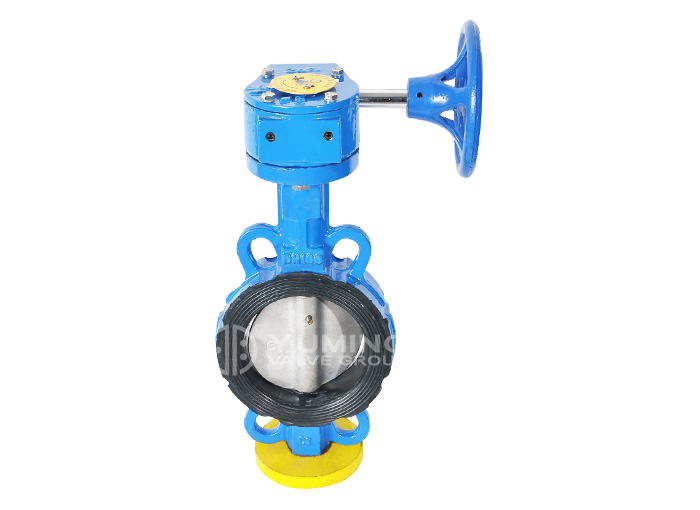

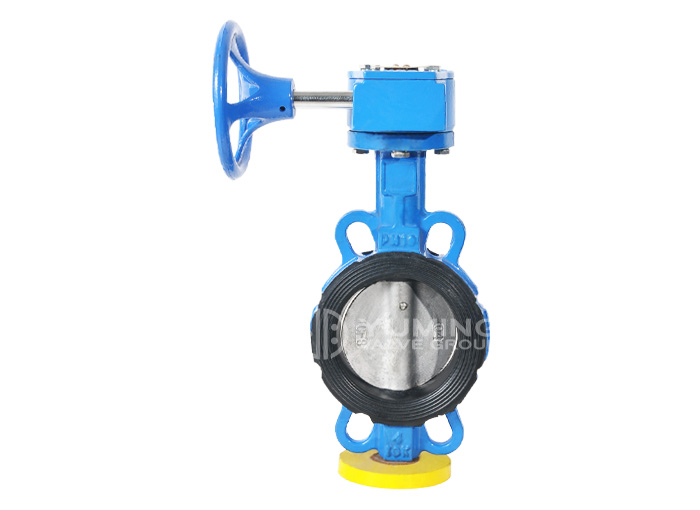

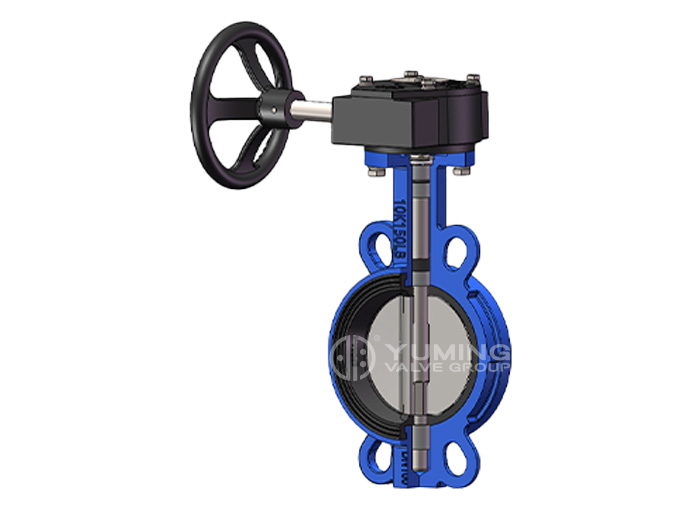

Van bướm con dấu mềm loại wafer bánh răng sâu

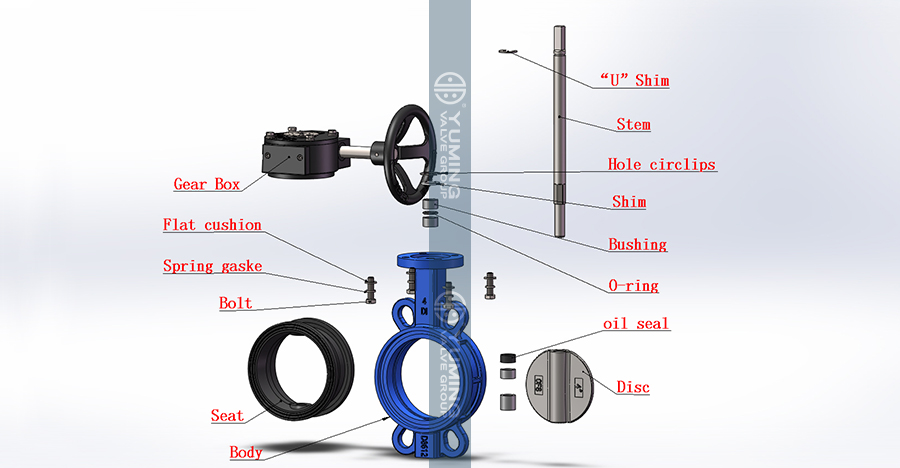

GIỚI THIỆU

Ưu điểm sản phẩm
1. Tất cả các sản phẩm đều có thể cung cấp bài kiểm tra áp suất: Tất cả các sản phẩm của Yuming đều có thể cung cấp báo cáo kiểm tra áp suất trước khi xuất xưởng.
2. Cao su chỗ ngồi hiệu suất cao: Hàm lượng cao su là 50% và tuổi thọ của công tắc là hơn 30000 lần
3. Ghế mềm: So với ghế cứng, bề mặt tiếp xúc giữa đường ống và mặt bích rộng hơn ghế cứng, hiệu suất bịt kín khi lắp đặt tốt hơn, không cần mặt bích đặc biệt của van bướm;

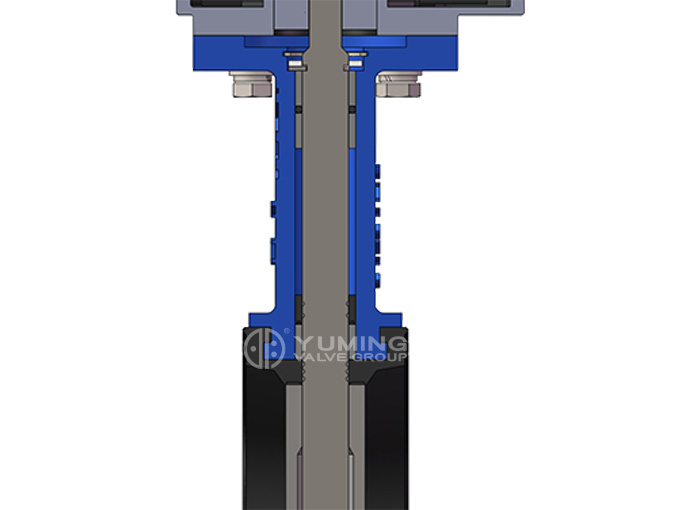

4. Phốt hướng trục: Trục được hỗ trợ bởi 4 vòng bi không dầu, với thiết kế cấu trúc vòng đệm kép chữ o và phốt dầu, mô-men xoắn nhỏ hơn và phốt đáng tin cậy; Các lỗ trục trên và dưới của van DN350 trở lên được thiết kế với cấu trúc hộp đóng gói, và việc đóng gói được ép bởi tuyến để thực hiện niêm phong.
5. Lớp phủ bề mặt: Sử dụng sơn tĩnh điện Epoxy, có độ bám dính chắc và khả năng chống chịu thời tiết tốt. Nó có thể được sử dụng trong nhà và ngoài trời.
6. Thiết kế của trục có khả năng chống xả khí: Van bướm không chốt được thiết kế với cấu trúc chống xả khí và bánh răng sâu có thể thay đổi dưới áp suất.

Kiểm tra cơ thể: 0,5 lần áp suất làm việc với nước. Thử nghiệm này được thực hiện sau khi lắp ráp van và với đĩa ở vị trí mở một nửa, nó được gọi là thử nghiệm thủy lực thân xe.
Kiểm tra chỗ ngồi: 1,1 lần áp suất làm việc với nước.
Kiểm tra Chức năng / Vận hành: Tại thời điểm kiểm tra lần cuối, mỗi van và bộ truyền động của nó (Cần điều khiển lưu lượng / Bánh răng / Bộ truyền động khí nén), đều trải qua một bài kiểm tra vận hành hoàn chỉnh (Mở/Đóng). Thử nghiệm này được thực hiện mà không có áp suất và ở nhiệt độ môi trường. Nó đảm bảo hoạt động chính xác của cụm van/bộ truyền động với các phụ kiện như van điện từ, công tắc giới hạn, bộ điều chỉnh bộ lọc khí, v.v.
Kiểm tra đặc biệt: Theo yêu cầu, bất kỳ kiểm tra nào khác có thể được thực hiện theo hướng dẫn đặc biệt của khách hàng.

DỮ LIỆU

DN40~DN350

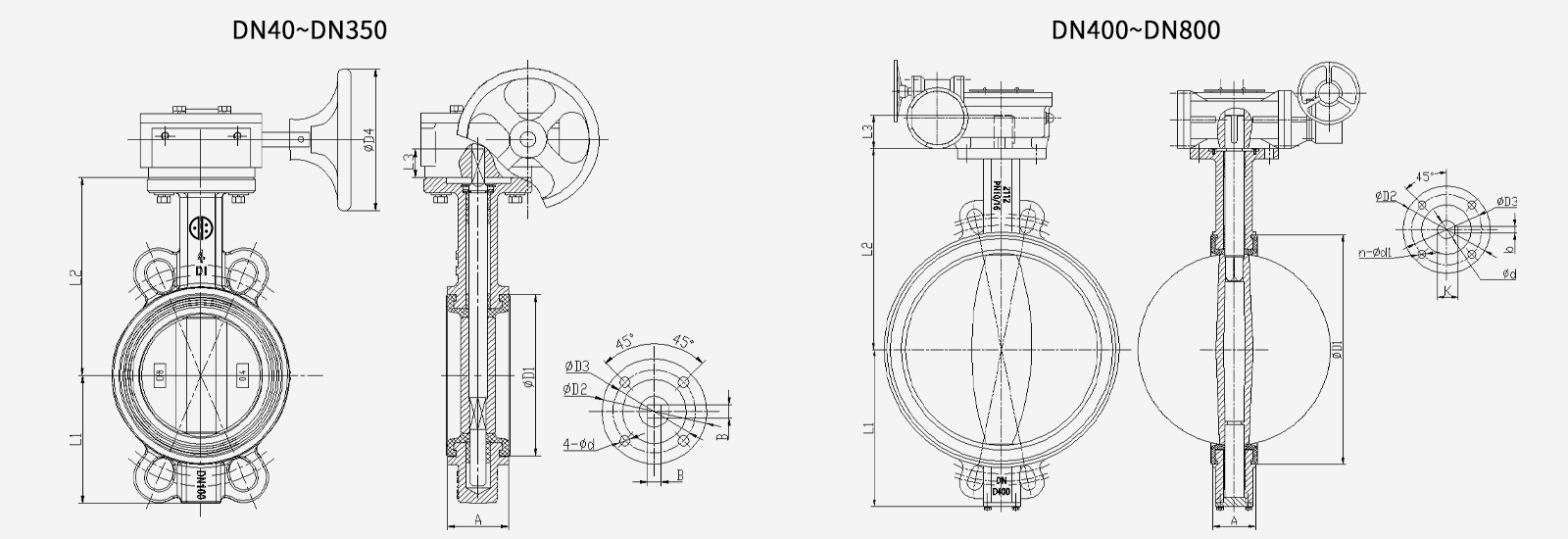

DN		A	D1	L1	L2	L3	B	φD2	φD3	n-φd	φD4
1.5″	DN40	34	62.5	55.5	111.5	25	9	65	50	4-8	135
2″	DN50	43	80	72	132	25	9	65	50	4-8	135
2.5″	DN65	46	95	86	138	25	9	65	50	4-8	135
3″	DN80	46	113	96	153	25	9	65	50	4-8	135
4″	DN100	52	135	108	167	28	11	90	70	4-10	135
5″	DN125	56	163	125	184	28	14	90	70	4-10	135
6″	DN150	56	190	138	195	28	14	90	70	4-10	135
8″	DN200	60	244	170	236	33	17	125	102	4-12	270
10″	DN250	68	298	209	266	33	22	125	102	4-12	270
12″	DN300	78	350	236	305	33	22	125	102	4-12	270
14″	DN350	78	397	271	327	45	22	125	102	4-12	270

DN40~DN350

DN		A	D1	L1	L2	L3	φd	φD2	φD3	n-φd1	N-b	K
16″	DN400	85.5	456	320	403	52	33.15	175	140	4-18	1-10	36.2
18″	DN450	103	516	351	415	52	38	175	140	4-18	1-10	41
20″	DN500	125	556	386	466	64	41.15	175	140	4-18	1-12	44.2
24″	DN600	151	658	446	525	70	50.65	210	165	4-22	1-16	54.7
28″	DN700	164	771.5	520	618	95	63.35	300	254	8-18	2-18	71.4
32″	DN800	189	811	580	665	95	63.35	300	254	8-18	2-18	71.4
