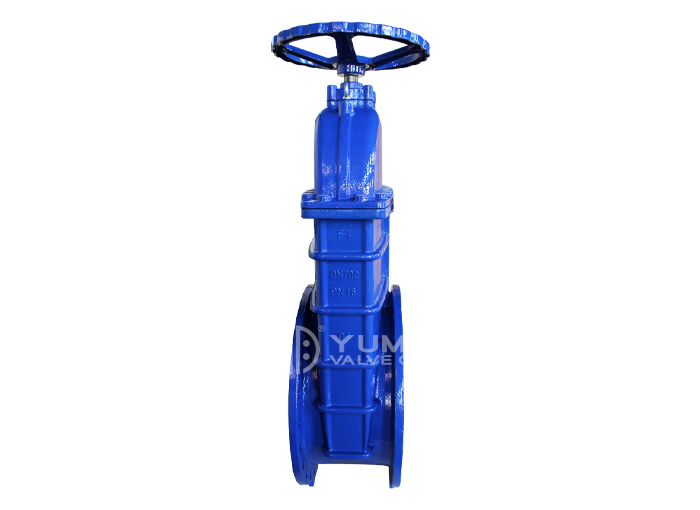

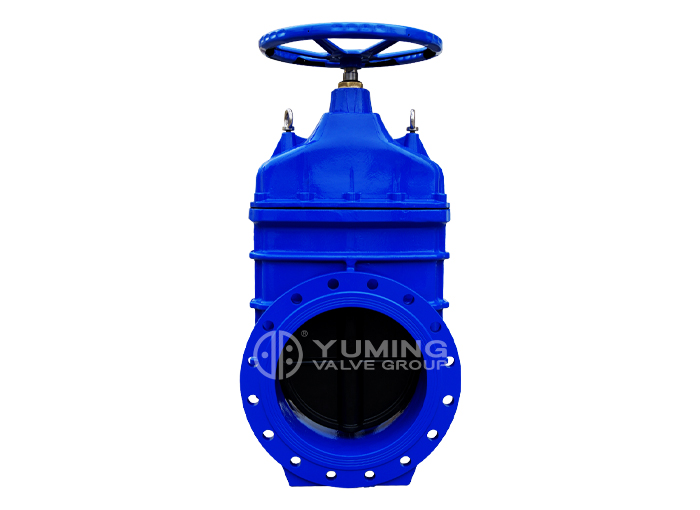

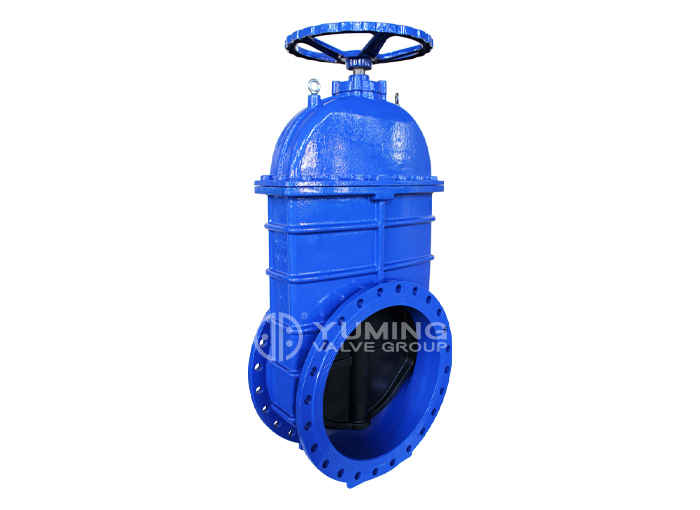

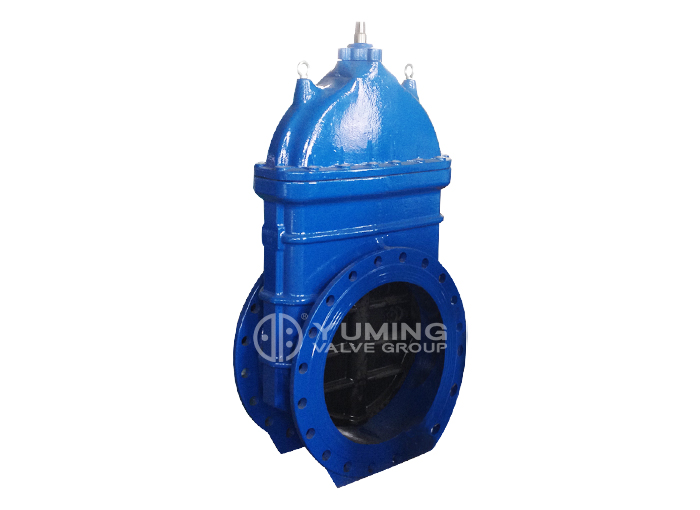

Van cổng mặt bích chất liệu gang dẻo kích thước lớn

Phạm vi kích thước : DN350-DN1000

Áp lực: PN10,PN16,PN25

Nhiệt độ: ≤80°C

Thân hình: sắt dẻo

Tiêu chuẩn: DIN

Kiểu: nêm

Chia sẻ:

GIỚI THIỆU

Kích thước:1 1/2"~24"(DN40-DN600)
Áp suất:PN10,PN16
Vật liệu cơ thể:DI / sắt dễ uốn
Loại: Thân cây không tăng
Kết nối: Mặt bích
Nhiệt độ:≤80℃
Vật liệu bịt kín:EPDM/NBR
Loại ổ đĩa: tay cầm bánh xe
Loại cấu trúc: nêm

DỮ LIỆU

No.	Part Name	Specification
1	Body	Ductile Iron GGG50
2	Wedge	Ductile Iron GGG50
3	Wedge Coating	NBR /EPDM EN 681-1
4	Wedge Nut	Copper Alloy
5	Stem	Stainless Steel X20 Cr13
6	Bonnet Gasket	NBR /EPDM EN 681-1
7	Bonnet	Ductile Iron GGG50
8	O Ring Back Sealing	EPDM/NBR
9	Down Bushing	Copper Alloy
10	O Ring	EPDM/NBR
11	Stem Collar	Stainless Steel / Brass
12	O-Ring	EPDM/NBR
13	O-Ring	EPDM/NBR
14	Gland Flange	Ductile Iron GGG50
15	Stuffing Cork	Copper Alloy
16	Dust Guard	EPDM/NBR
17	HandWheel	Ductile Iron GGG50
18	Stem Cap	Ductile Iron GGG50

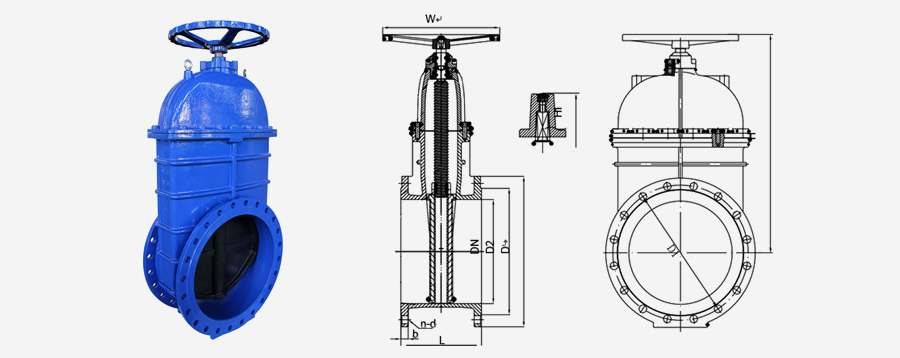

Size	L		D	b	EN 1092-2 PN10			EN 1092-2 PN16			H	W	W.T(kg )
Size	F4	F5	D	b	D1	D2	n-d	D1	D2	n-d	H	W	F4	F5
DN350	290	550	520	26.5	460	429	16-23	470	429	16-28	762	450	175	220
DN400	310	600	580	28	515	480	16-28	525	480	16-31	836	450	223	290
DN450	330	650	640	30	565	530	20-28	585	548	20-31	957	640	322	420
DN500	350	700	715	31.5	620	582	20-28	650	609	20-34	1036	640	365	470
DN600	390	800	840	36	725	682	20-31	770	720	20-37	1188	640	539	700
DN700	430	900	910	39.5	840	794	24-31	840	794	24-37	1450	800	700	910
DN800	470	1000	1025	43	950	901	24-34	950	901	24-41	1660	1000	950	1235
DN1000	550	1200	1255	50	1160	1112	28-37	1170	1112	28-44	2100	1000	1400	1820
