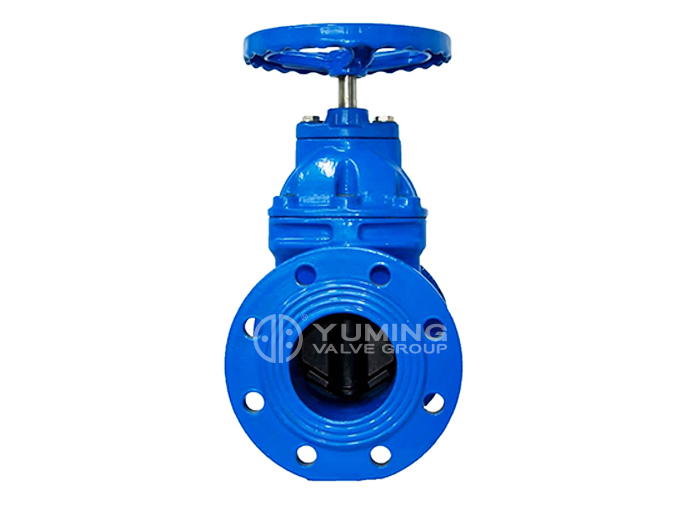

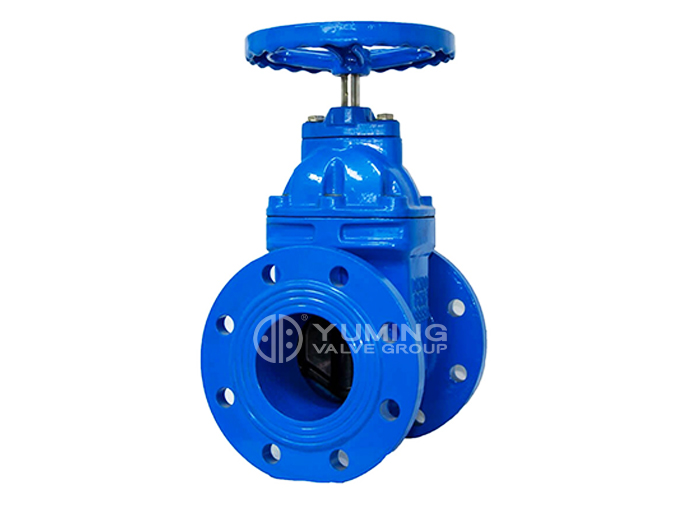

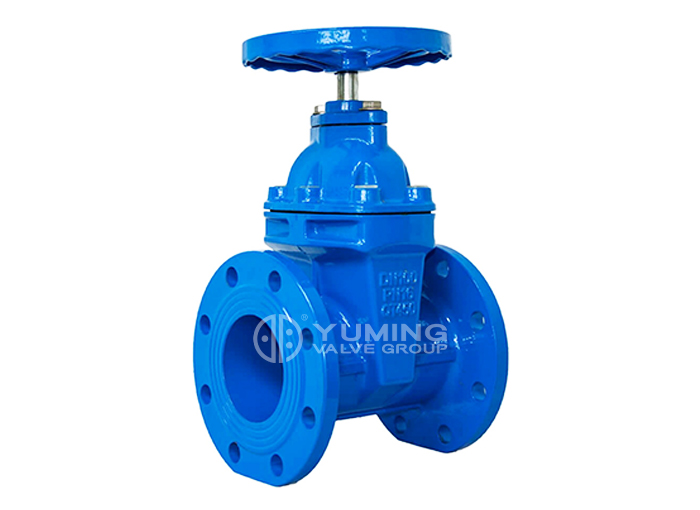

BS5163 DI tuyến van cổng gốc không tăng đàn hồi

Giới thiệu

Van cổng là một trong những loại van được sử dụng rộng rãi nhất trong các dự án vận chuyển chất lỏng khác nhau. Ở van cổng truyền thống, có những hiện tượng phổ biến như rò rỉ chất lỏng và ăn mòn nghiêm trọng bên trong. Các loại van cổng và thân bịt kín mềm phổ biến trên thị trường Phớt trục dễ bị rò rỉ và không thể thay thế vòng đệm trong điều kiện nước liên tục và bất kỳ lỗ hở nào. Van cổng đệm kín đàn hồi Yuming áp dụng thiết kế kết cấu mới lạ, nghiêm ngặt công nghệ sản xuất và vật liệu mới hiệu suất cao, khắc phục sự cố phốt cổng truyền thống. Các bộ phận bên trong, đặc biệt là tấm cổng rất dễ bị ăn mòn và co giãn cao su. Thích hợp cho hệ thống nước sinh hoạt, hệ thống cấp thoát nước, hệ thống xử lý nước thải, hệ thống vận chuyển chất lỏng hóa học. Nó có thể được sử dụng như một thiết bị cắt trên đường ống dẫn chất lỏng trong xây dựng, bảo vệ môi trường đô thị, hóa dầu, dược phẩm, thực phẩm, luyện kim, dệt may, điện và các ngành công nghiệp khác (không thích hợp để điều tiết).

DỮ LIỆU

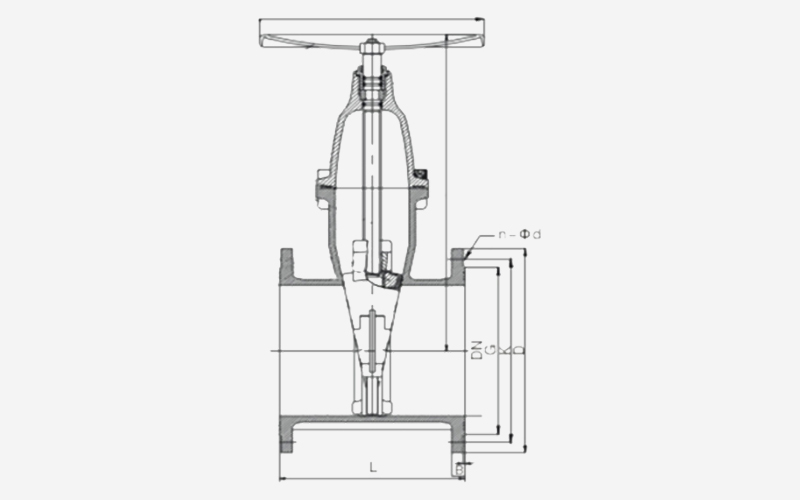

DN	L	D		K		G		N-Φd
DN	L	PN16	PN25	PN16	PN25	PN16	PN25	PN16	PN25
40	165	150	150	110	110	19	20	4-Φ19	4-Φ19
50	178	165	165	125	125	19	20	4-Φ19	4-Φ19
65	190	185	185	145	145	19	22	4-Φ19	8-Φ19
80	203	200	200	160	160	19	22	8-Φ19	8-Φ19
100	229	220	235	180	190	19	24	8-Φ19	8-Φ23
125	254	250	270	210	220	19	28	8-Φ19	8-Φ26
150	267	285	300	240	250	19	30	8-Φ23	8-Φ26
200	292	340	360	295	310	20	32	12-Φ23	12-Φ26
250	330	405	435	355	370	22	_	12-Φ28	12-Φ30
300	256	460	485	410	430	25	38	12-Φ28	12-Φ30
