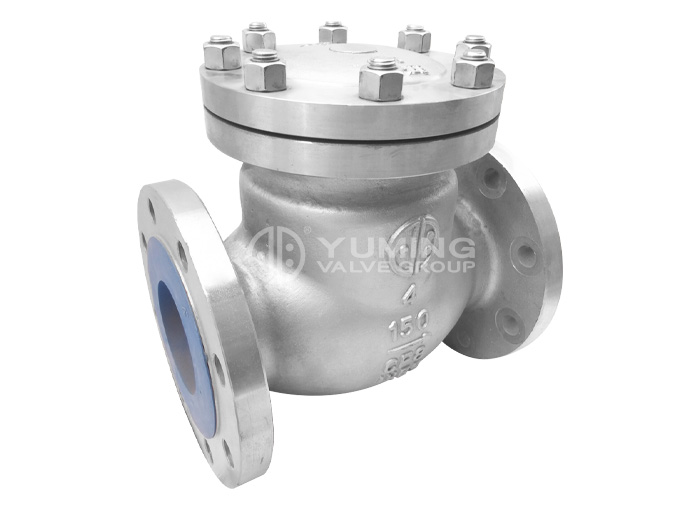

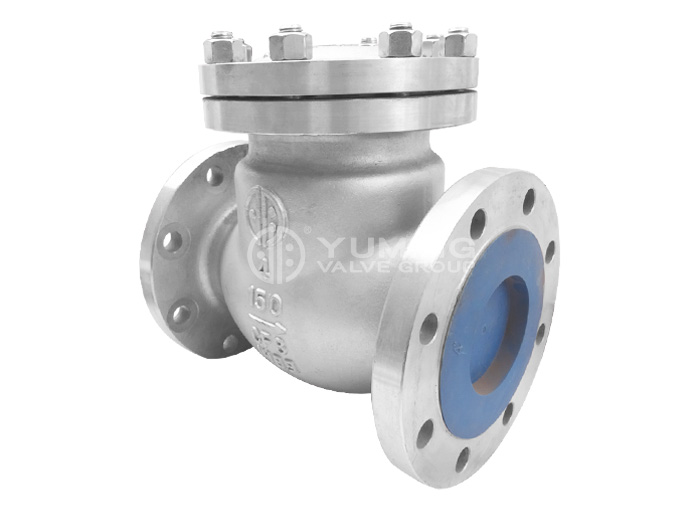

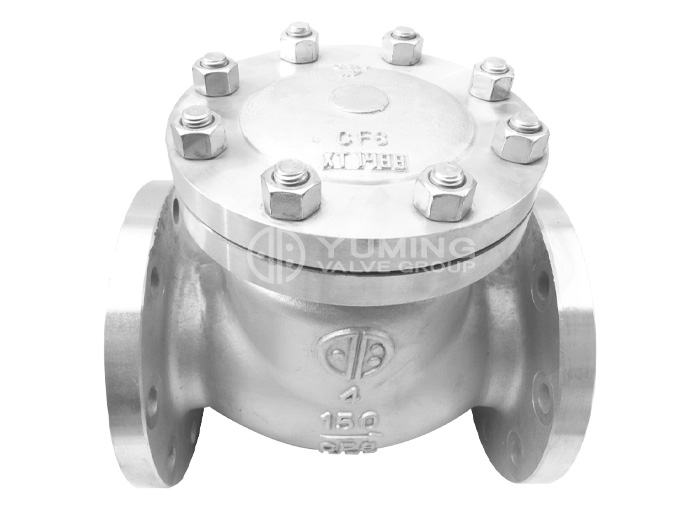

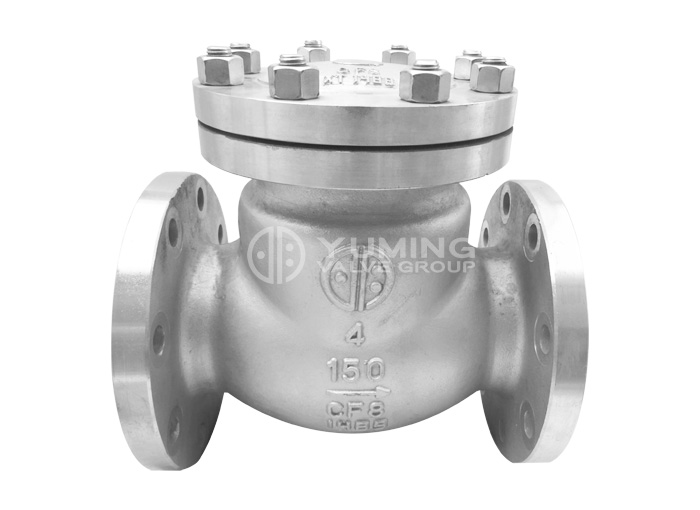

Giới thiệu sản phẩm:
Van kiểm tra ANSI là dựa vào chính phương tiện, dòng chảy tự động mở và đóng van để ngăn chặn van dòng chảy ngược, còn được gọi là van không quay trở lại, van kiểm tra, van đảo ngược, và van áp suất ngược. Van kiểm tra là một van tự động, vai trò chính là ngăn chặn môi trường dòng chảy ngược để ngăn chặn các máy bơm và dẫn động đảo ngược động cơ, cũng như xả môi trường container. Van kiểm tra cũng có thể được sử dụng để áp suất có thể tăng lên vượt quá áp lực hệ thống của đường ống cung cấp hệ thống phụ trợ. Van kiểm tra có thể được chia thành các loại van kiểm tra kiểu swing (tùy thuộc vào trọng tâm của vòng quay) và van kiểm tra nâng (dọc theo trục chuyển động).
Tính năng và ưu điểm của sản phẩm:
1. Cánh van cho loại swing, kênh chảy qua, ống dọc đường ống dẫn ngang có thể được cài đặt.
2. Trục pin bằng cách tải cấu trúc kiểu, để giảm các lỗi rò rỉ bên ngoài. 3. Kết nối khóa vỏ van, mức áp suất cao lớn hơn mức 600Lb, áp suất sườn từ cấu trúc niêm phong, sản xuất sản phẩm 4. Khối lượng nhẹ, đáng tin cậy. Tiêu chuẩn (Lửa, chống tĩnh)
Hồ sơ:
Thích hợp cho dầu, hóa học, phân bón hóa học, phân bón hóa học, công nghiệp điện và các điều kiện vận hành khác của đường ống, cắt hoặc công tắc
ANSI kiểm tra tiêu chuẩn van:
Model | Design&Manufacture | Face To Face | Flange Size | Pressure~Temperature | Test~Inspection |
Swing Start Check Valve | ANSIB16.34 | ANSIB16.10 | ANSIB16.5a | ANSIB16.34 | API598 |
Lifting Check Valve | BS1868 |
Test Item | Sheell Test | Sealing Test | Upper Sealing Test | Gas Sealing Test | |||||
Medium | Water | Gas | |||||||
Unit | MPa | ibf/in2 | MPa | ibf/in2 | MPa | ibf/in2 | MPa | ibf/in2 | |
Pressure degree | 150 | 3.1 | 450 | 2.2 | 315 | 2.2 | 315 | 0.5-1.7 | 60-100 |
(Pound) | 300 | 7.8 | 1125 | 5.6 | 815 | 5.6 | 815 | ||
400 | 10.3 | 1500 | 7.6 | 1100 | 7.6 | 1100 | |||
600 | 15.3 | 2225 | 11.2 | 1630 | 11.2 | 1630 | |||
900 | 23.1 | 3350 | 16.8 | 2440 | 16.8 | 2440 | |||
1500 | 38.4 | 5575 | 28.1 | 4080 | 28.1 | 4080 |
Name | Material | ||||||||
Body、Bonnet、Disc | A216 | A352 | A217 | A217 | A217 | A351 | A351 | A351 | A351 |
Bearing、Yoke | WCB | LCB | WC6 | WC9 | C5 | CF8 | CF8 | CF3 | CF3M |
Pin | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | ||||
Bolt | A193-B7、A320-L7、A193-B8 | ||||||||
Nut | A194-2H、A194-7、A194-8 |

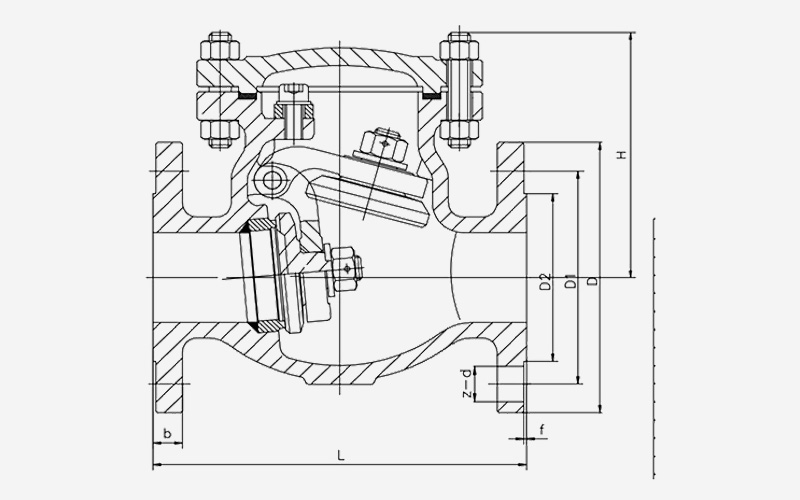

Nominal Pressure | Specifications | Size(mm) | |||||||
PN(MPa) | inch | DN | L | D | D1 | D2 | b | Z-d | H |
150Lb | 1 | 25 | 127 | 108 | 79.5 | 51 | 12 | 4–15 | 90 |
2001/1/2 | 40 | 165 | 127 | 98.5 | 73 | 15 | 4–15 | 115 | |
2 | 50 | 203 | 152 | 120.7 | 92 | 16 | 4–19 | 150 | |
2002/1/2 | 65 | 216 | 177.8 | 139.7 | 104.7 | 18 | 4–19 | 160 | |
3 | 80 | 241 | 190.5 | 152.4 | 127 | 19 | 4–19 | 180 | |
4 | 100 | 292 | 229 | 190.5 | 157 | 24 | 8–19 | 220 | |
5 | 125 | 330 | 254 | 216 | 185.7 | 26 | 8–22 | 280 | |
6 | 150 | 356 | 279 | 241.3 | 216 | 26 | 8–22 | 340 | |
8 | 200 | 495 | 343 | 298.5 | 270 | 29 | 8–22 | 400 | |
10 | 250 | 622 | 406 | 362 | 324 | 31 | 12–25 | 460 | |
12 | 300 | 698 | 483 | 432 | 381 | 32 | 12–25 | 530 | |
14 | 350 | 787 | 533 | 476.3 | 413 | 35 | 12–29 | 580 | |
16 | 400 | 864 | 597 | 540 | 470 | 37 | 16-29 | 600 | |
18 | 450 | 978 | 635 | 578 | 533.4 | 40 | 16-32 | 650 | |
20 | 500 | 978 | 698.5 | 635 | 584 | 43 | 20-32 | 700 | |
24 | 600 | 1295 | 813 | 749.3 | 692 | 48 | 20-35 | 780 | |
28 | 700 | 1448 | 927 | 863.6 | 800 | 72 | 28-35 | 850 | |
30 | 800 | 1524 | 984 | 914.4 | 857 | 75 | 28-35 | 920 | |
300Lb | 2 | 50 | 267 | 165 | 127 | 92 | 23 | 8–19 | 170 |
2002/1/2 | 65 | 292 | 190.5 | 149.4 | 104.7 | 26 | 8–22 | 180 | |
3 | 80 | 318 | 210 | 168.2 | 127 | 29 | 8–22 | 210 | |
4 | 100 | 356 | 254 | 200.2 | 157 | 32 | 8–22 | 290 | |
5 | 125 | 400 | 279 | 235 | 185.7 | 35 | 8–22 | 290 | |
6 | 150 | 444 | 318 | 270 | 216 | 37 | 12–22 | 350 | |
8 | 200 | 533 | 381 | 330 | 270 | 42 | 12–25 | 430 | |
10 | 250 | 622 | 445 | 387.5 | 324 | 48 | 16-29 | 480 | |
12 | 300 | 711 | 521 | 451 | 381 | 51 | 16-32 | 550 | |
14 | 350 | 838 | 584 | 514.5 | 413 | 54 | 20-32 | 620 | |
16 | 400 | 864 | 648 | 571.5 | 470 | 58 | 2035 | 650 | |
18 | 450 | 978 | 711 | 628.7 | 533.4 | 61 | 24-35 | 690 | |
20 | 500 | 1016 | 775 | 685.8 | 584 | 64 | 24-35 | 740 | |
24 | 600 | 1346 | 914.4 | 812.8 | 692 | 70 | 24-41 | 800 | |
28 | 700 | 1499 | 1035 | 939.8 | 800 | 86 | 28-45 | 860 | |
30 | 800 | 1594 | 1092 | 997 | 857 | 92 | 28-48 | 980 | |
600Lb | 2 | 50 | 292 | 165 | 127 | 92 | 26 | 8–19 | 190 |
2002/1/2 | 65 | 330 | 190.5 | 149.4 | 104.7 | 29 | 8–22 | 210 | |
3 | 80 | 356 | 210 | 168.2 | 127 | 32 | 8–22 | 230 | |
4 | 100 | 432 | 273 | 216 | 157 | 38 | 8–25 | 300 | |
5 | 125 | 508 | 330 | 266.7 | 185.7 | 45 | 8–29 | 310 | |
6 | 150 | 559 | 356 | 292 | 216 | 48 | 12–29 | 370 | |
8 | 200 | 660 | 419 | 349 | 270 | 56 | 12-32 | 450 | |
10 | 250 | 787 | 508 | 432 | 324 | 64 | 16-35 | 500 | |
12 | 300 | 838 | 559 | 489 | 381 | 67 | 20-35 | 570 | |
14 | 350 | 889 | 603 | 527 | 413 | 70 | 20-38 | 640 | |
16 | 400 | 991 | 686 | 603 | 470 | 77 | 20-41 | 570 | |
18 | 450 | 1092 | 743 | 654 | 533.4 | 83 | 20-44 | 710 | |
20 | 500 | 1194 | 855 | 724 | 584 | 89 | 24-44 | 760 | |
24 | 600 | 1397 | 1040 | 838 | 692 | 102 | 24-52 | 830 |
