Tiêu chuẩn:
Valve Thiết kế: API 609, MSS SP-67
Khuôn mặt: API 609, MSS SP-67, DIN3202, BS EN558-1
Kiểm tra áp suất: API 598
Khoan sườn: ANSI B16.1 CLASS125, BS4504 PN10 / PN16, DIN2501 PN10 / PN16
Sân vận động ISO5211

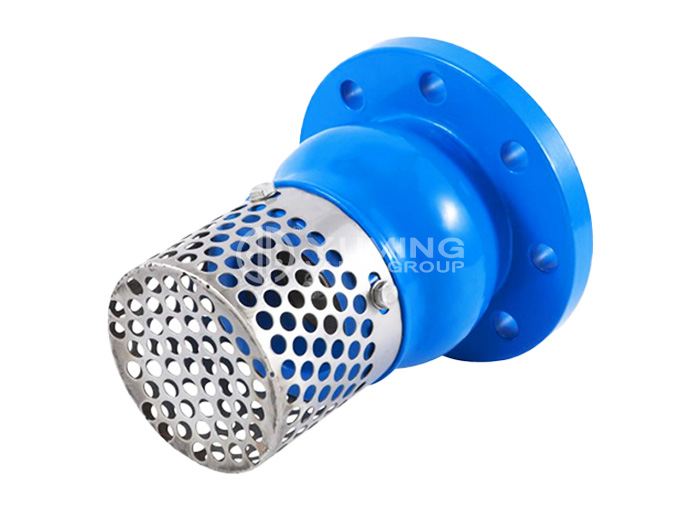

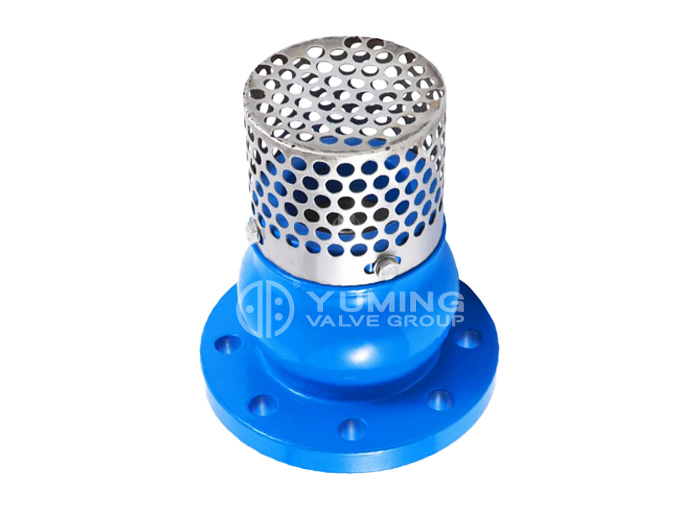

Giới thiệu sản phẩm:
Van chân bao gồm thân van, nắp ca-pô, đĩa, vòng niêm phong và các bộ phận gasket v. Các đĩa được chia thành đĩa đơn, đĩa đôi và nhiều đĩa. Sau khi đặt các van chân trên các đường ống, dòng chảy trung bình đến cơ thể từ Bonnet. Áp suất chất lỏng tác động lên đĩa để làm cho nó mở. Khi áp suất trung bình trong cơ thể biến mất, đĩa sẽ đóng lại để ngăn chặn dòng chảy ngược trung bình."
Thanh tra và kiểm tra:
Kiểm tra cơ thể: gấp 1, 5 lần áp suất làm việc với nước. Thử nghiệm này được thực hiện sau khi lắp ráp van và với đĩa mở nửa vị trí, nó được gọi là thử nghiệm thủy điện cơ thể.
Áp suất làm việc bằng nước cao hơn 1, 1 lần.
Chức năng/kiểm tra hoạt động: Tại thời điểm kiểm tra cuối cùng, mỗi van và thiết bị truyền động của nó (thiết bị chấp hành điều khiển luồng/bánh răng/thiết bị chấp hành khí nén), dưới đây là một thử nghiệm vận hành hoàn chỉnh (mở/đóng). Thử nghiệm này được thực hiện mà không có áp suất và ở nhiệt độ môi trường xung quanh. Nó đảm bảo hoạt động chính xác của lắp ráp van/thiết bị chấp hành với các phụ kiện như van solenoid, thiết bị chuyển mạch giới hạn, bộ điều chỉnh bộ lọc không khí...
Kiểm tra đặc biệt: Khi được yêu cầu, mọi kiểm thử khác có thể được thực hiện theo hướng dẫn đặc biệt của khách hàng.
Hồ sơ:
• Nhà máy xử lý nước • Giàn khoan
• Công nghiệp giấy • ga
• Công nghiệp đường • làm mát lưu thông nước
• Nhà máy bia • Sưởi ấm và điều hòa không khí
• Công nghiệp hóa chất • băng tải khí nén
• Nhà máy xử lý nước thải • khí nén

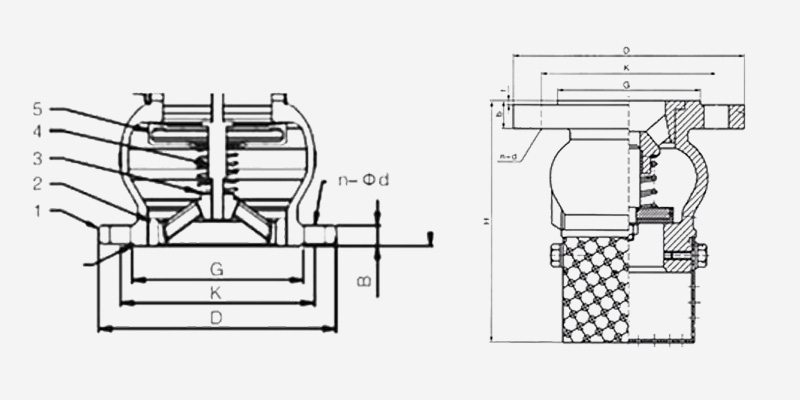

Những phần chính là vật liệu | ||||
No. | Tên | Vật chất | ||
1 | Cơ thể | DI | ||
2 | Bonnet | DI | ||
3 | Nổi điên | Brass | ||
4 | Mùa xuân. | 65Mn | ||
5 | Stem định hướng | Stee không gỉl | ||
6 | O-ring | NBR | ||
7 | Đĩa | DI/NBR | ||
8 | Thằng khùng | Thép cacbon | ||
9 | Washer | Thép cacbon | ||
10 | Trượt tuyết | Thép không gỉ |
Kích thước kết nối chính | |||||||||||
DN | H | L | K | G | f | B | n-d | ||||
PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
40 | 143 | 150 | 110 | 84 | 3 | 18 | 18 | 4﹣19 | 4﹣19 | ||
50 | 165 | 165 | 125 | 99 | 3 | 20 | 20 | 4﹣19 | 4﹣19 | ||
65 | 201 | 185 | 145 | 118 | 3 | 20 | 20 | 4﹣19 | 4﹣19 | ||
80 | 221 | 200 | 160 | 132 | 3 | 22 | 22 | 8﹣19 | 8﹣19 | ||
100 | 265 | 220 | 180 | 156 | 3 | 24 | 24 | 8﹣19 | 8﹣19 | ||
125 | 300 | 250 | 210 | 184 | 3 | 26 | 26 | 8﹣19 | 8﹣19 | ||
150 | 360 | 285 | 240 | 211 | 3 | 26 | 26 | 8﹣23 | 8﹣23 | ||
200 | 470 | 340 | 295 | 266 | 3 | 26 | 30 | 8﹣23 | 12﹣23 | ||
250 | 568 | 405 | 350 | 355 | 319 | 3 | 28 | 32 | 12﹣23 | 12﹣28 | |
300 | 658 | 460 | 400 | 410 | 370 | 4 | 28 | 32 | 12﹣23 | 12﹣28 |
