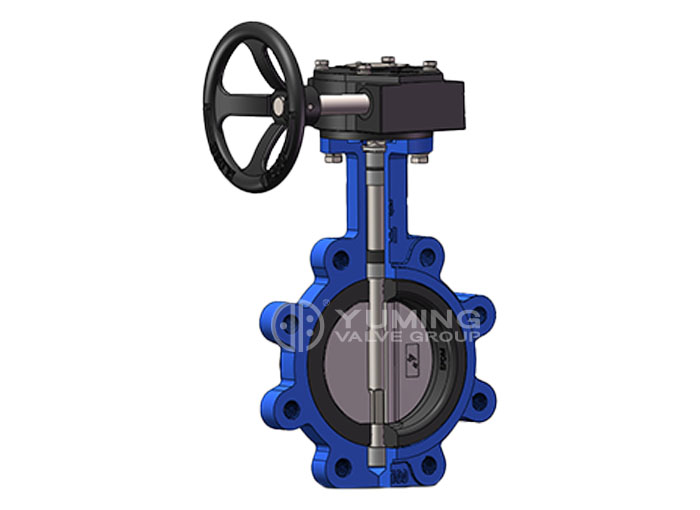

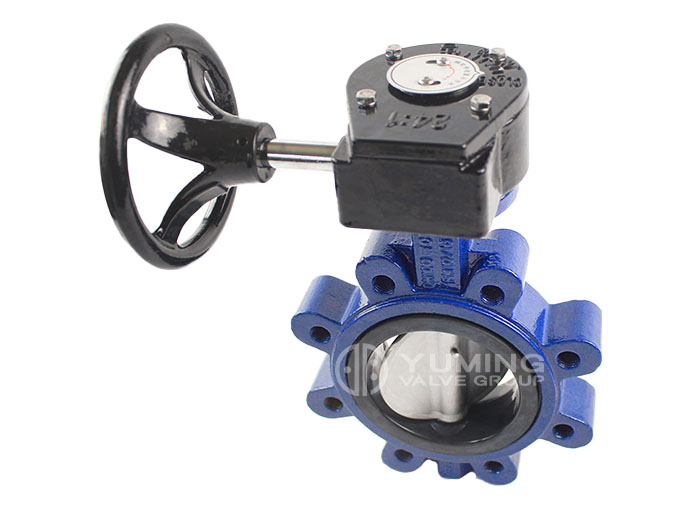

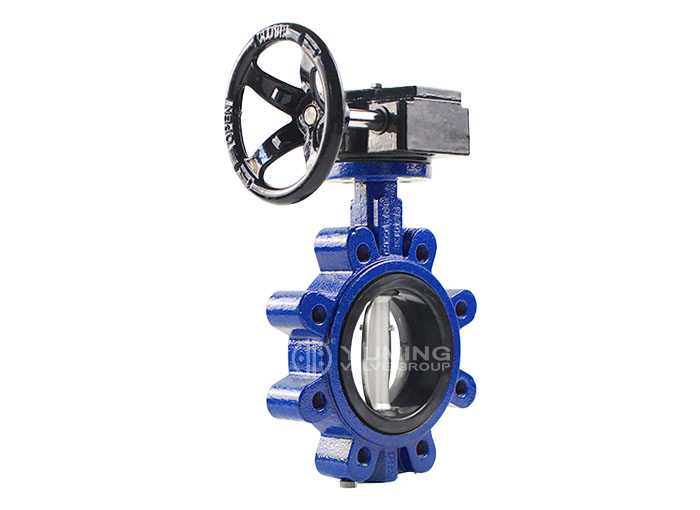

bánh răng sâu vấu thép đúc van bướm 4 inch

GIỚI THIỆU

Ưu điểm sản phẩm

1、Cấu trúc đơn giản và nhỏ gọn, xoay 90 ° để mở và đóng nhanh chóng, và tuổi thọ dài. Mặt bích bên có thể đáp ứng các mặt bích PN10, PN16, 150Lb và 10K;
2、Tất cả các sản phẩm đều có thể cung cấp bài kiểm tra áp suất: Tất cả các sản phẩm của Yuming có thể cung cấp báo cáo kiểm tra áp suất trước khi xuất xưởng.
3、Cao su chỗ ngồi hiệu suất cao: Hàm lượng cao su là 50% và tuổi thọ của công tắc là hơn 30000 lần

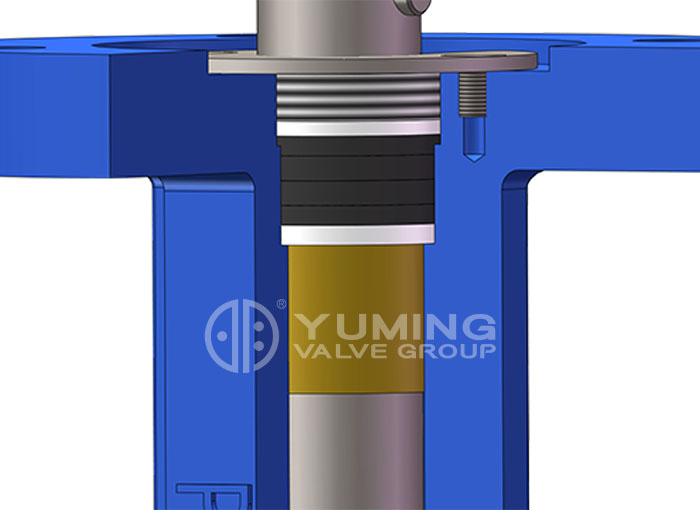

4、Phớt hướng trục: Trục được hỗ trợ bởi 4 vòng bi không dầu, thiết kế cấu trúc phốt kép của phốt dầu và vòng chữ O, mô-men xoắn nhỏ hơn và phốt đáng tin cậy; Các lỗ trục trên và dưới của van DN350 trở lên được thiết kế với cấu trúc hộp đóng gói, và việc đóng gói được ép bởi tuyến để thực hiện niêm phong.
5 、 Lớp phủ bề mặt: Sử dụng sơn tĩnh điện Epoxy, có độ bám dính chắc và khả năng chống chịu thời tiết tốt. Nó có thể được sử dụng trong nhà và ngoài trời.

1. Kích thước nhỏ và trọng lượng nhẹ. Dễ dàng cài đặt và bảo trì. Nó có thể được gắn bất cứ nơi nào cần thiết.
2. Cấu trúc đơn giản và nhỏ gọn, thao tác bật tắt 90 độ nhanh chóng.
3. Đường cong có xu hướng thành đường thẳng. Hiệu suất quy định tuyệt vời.
4. Tuổi thọ dài. Đứng trước bài kiểm tra của hàng ngàn thao tác đóng/mở.
5. Nhiều lựa chọn vật liệu, áp dụng cho các phương tiện truyền thông khác nhau.
6.Thiết bị chống tĩnh điện. Thiết kế an toàn cháy nổ có sẵn,
7. Thân bằng chứng thổi ra.
8. Phương tiện phù hợp: nước, dầu, khí và một số chất lỏng ăn mòn.

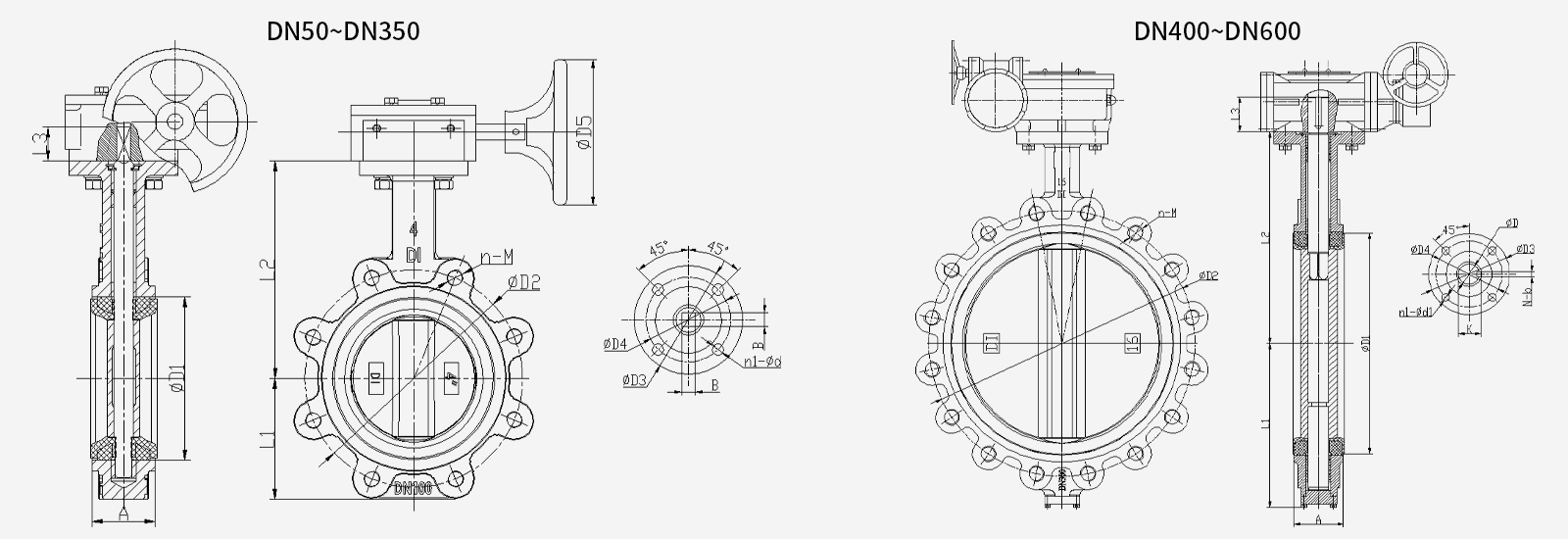

DỮ LIỆU

DN50--DN350

DN		A	D1	L1	L2	L3	B	PN16		PN10		150LB		φD3	φD4	n1-φd	D5
								D2	n-M	D2	n-M	D2	n-M
2″	DN50	42	73.3	54	161	25	9	125	4-M16	125	4-M16	120.7	4-5/8″	65	50	4-8	135
2.5″	DN65	44	86	62	175	25	9	145	4-M16	145	4-M16	139.7	4-5/8″	65	50	4-8	135
3″	DN80	45	100.9	82	181	25	9	160	8-M16	160	8-M16	152.4	4-5/8″	65	50	4-8	135
4″	DN100	51.5	132	99	200	28	11	180	8-M16	180	8-M16	190.5	8-5/8″	90	70	4-10	135
5″	DN125	54	156	114	213	28	14	210	8-M16	210	8-M16	215.9	8-3/4″	90	70	4-10	135
6″	DN150	55	185	129	236	28	14	240	8-M20	240	8-M20	241.3	8-3/4″	90	70	4-10	135
8″	DN200	59	235	150	260	33	17	295	12-M20	295	8-M20	298.5	8-3/4″	125	102	4-12	270
10″	DN250	66	289	186	292	33	22	355	12-M24	350	12-M20	362	12-7/8″	125	102	4-12	270
12″	DN300	76	341	218	337	33	22	410	12-M24	400	12-M20	431.8	12-7/8″	125	102	4-12	270
14″	DN350	76	372	242	368	45	22	470	16-M24	460	16-M20	476.3	12-1″	125	102	4-12	270

DN400--DN600

DN		A	D1	L1	L2	L3	φD	N-b	K	PN16		PN10		150LB		φD3	φD4	n1-φd1
										D2	n-φd	D2	n-φd	D2	n-φd
16″	DN400	86.5	436	320	403	52	33.15	1-10	36.2	525	16-M27	515	16-M24	539.8	16-1″	175	140	4-18
18″	DN450	104.6	487	351	415	52	38	1-10	41	585	20-M27	565	20-M24	577.9	16-1 1/8″	175	140	4-18
20″	DN500	130	532	386	466	64	41.15	1-12	44.2	650	20-M30	620	20-M24	635	20-1 1/8″	175	140	4-18
24″	DN600	152	651	446	525	70	50.65	1-16	54.7	770	20-M33	725	20-M27	749.3	20-1 1/4″	210	165	4-22
