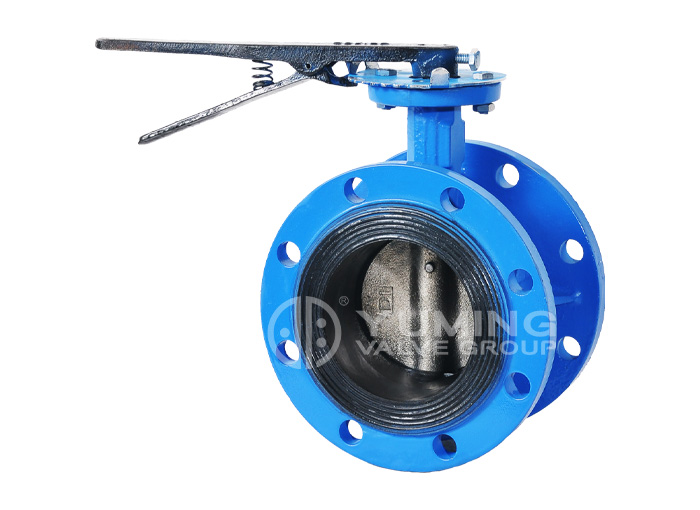

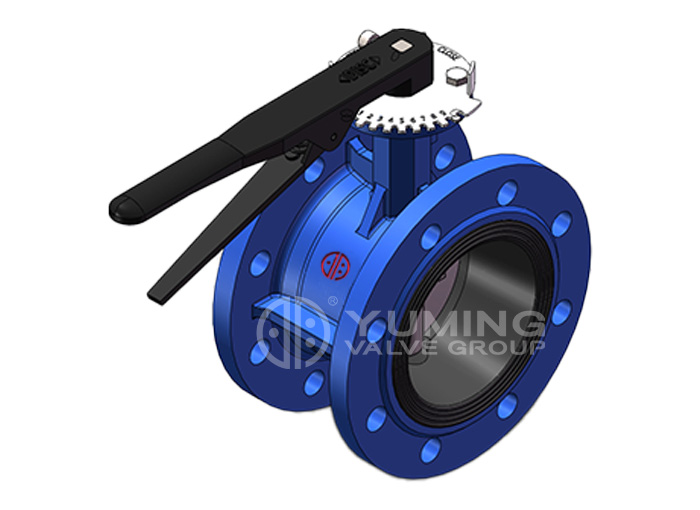

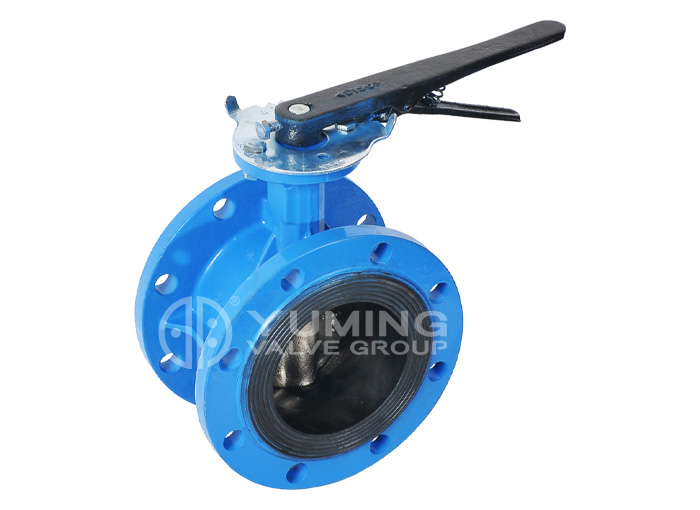

Van bướm phớt mềm dạng mặt bích tay cầm, Cấu trúc đồng tâm, kinh tế

Phạm vi kích thước: 2"-100"(DN50-DN2500)

Áp lực: PN10,PN16,PN25,Loại 150 Loại 300

Vật liệu cơ thể: Sắt dẻo, WCB /CF8/CF8M

Vật liệu đĩa: SS304, SS316,

Chất liệu ghế ngồi: PTFE,NBR, EPDM

Sự liên quan: mặt bích

thiết kế DIN .ANSI ISO

mở Cần gạt

Phương tiện áp dụng： Nước trong, chất lỏng trung tính, axit và kiềm yếu, nước biển, Dầu, v.v.

Lĩnh vực ứng dụng: Xây dựng đô thị, xử lý nước, cấp thoát nước, dự án bảo tồn nước, v.v.

Chia sẻ:

Gửi email

Trò chuyện

Nhận giá

Giới thiệu

Ưu điểm sản phẩm

1、Cấu trúc đơn giản và nhỏ gọn, xoay of 90 °để mở và đóng nhanh chóng.

2、All sản phẩm có thể cung cấp kiểm tra áp suất: Tất cả các sản phẩm của Yuming có thể cung cấp báo cáo kiểm tra áp suất trước khi xuất xưởng.

3、Cao su mặt ngồi hiệu suất cao: Hàm lượng cao su là 50% và tuổi thọ của công tắc hơn 30000 lần. Cao su và thân van được nối với nhau bằng quá trình lưu hóa, mối nối khít và không bị rơi ra;

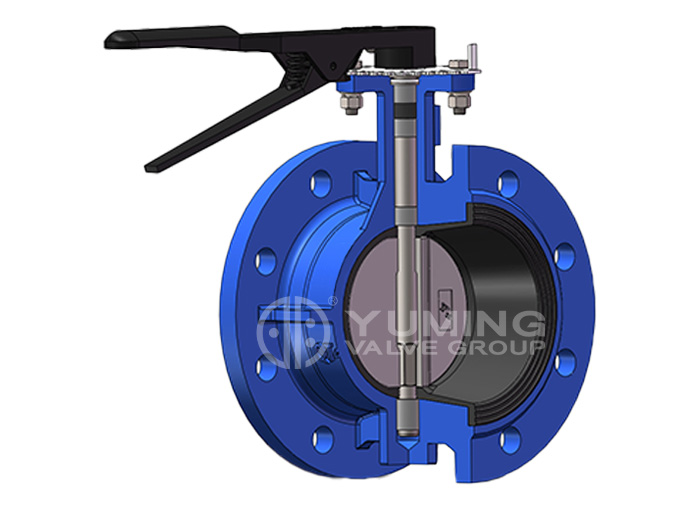

4、Phớt dọc trục: Trục van có thiết kế cấu trúc phốt kép gồm phốt dầu và vòng chữ O, mô-men xoắn nhỏ hơn và con dấu đáng tin cậy;

5、Lớp phủ bề mặt: Sử dụng sơn tĩnh điện Epoxy, có độ bám dính chắc chắn và khả năng chống chịu thời tiết tốt. Nó có thể được sử dụng trong nhà và ngoài trời.

6、Tay cầm bằng sắt dẻo: Tay cầm được làm bằng gang dẻo, so với tay cầm Dập, tay cầm bằng sắt dẻo có độ bền tốt hơn, chống ăn mòn mạnh hơn và bền hơn nhiều. Tay cầm cuối với thiết kế cấu trúc nửa vòng, không có cạnh và góc và cảm giác rất tốt.

Tiêu chuẩn áp dụng
Thiết kế van: API 609, MSS SP-67
Mặt đối mặt: API 609, MSS SP-67, DIN3202, BS EN558-1
Kiểm tra áp suất: API 598
Khoan mặt bích: ANSI B16.1 class125, BS4504 PN10/PN16, DIN2501 PN10/PN16
Mặt bích trên cùng: ISO5211

DỮ LIỆU

DN		A	PN16		PN10		150LB		D2	L	B	φD3	φD4	n1-φd1	L
			D1	n-φd	D1	n-φd	D1	n-φd
2″	DN50	108	125	4-19	125	4-19	120.7	4-19	90	25	9	65	50	4-8	249
2.5″	DN65	112	145	4-19	145	4-19	139.7	4-19	110	25	9	65	50	4-8	249
3″	DN80	114	160	8-19	160	8-19	152.4	4-19	124	25	9	65	50	4-8	249
4″	DN100	127	180	8-19	180	8-19	190.5	8-19	150	28	11	90	70	4-10	283
5″	DN125	140	210	8-19	210	8-19	215.9	8-22.4	176	28	14	90	70	4-10	283
6″	DN150	140	240	8-23	240	8-23	241.3	8-22.4	200	28	14	90	70	4-10	283
8″	DN200	152	295	12-23	295	8-23	298.5	8-22.4	258	33	17	125	102	4-12	390
10″	DN250	165	355	12-28	350	12-23	362	12-25.4	310	33	22	125	102	4-12	390
12″	DN300	178	410	12-28	400	12-23	431.8	12-25.4	362	33	22	125	102	4-12	540
