Môi trường áp dụng:Khí, khí bụi, khí thải, v.v.
Nhiệt độ phù hợp:-29~425℃
Lĩnh vực ứng dụng:Bảo vệ môi trường, luyện kim, công nghiệp hóa chất, năng lượng điện, vật liệu xây dựng, v.v.
Ưu điểm của sản phẩm:
1. Thân van đúc chính xác. Vật liệu WCB đủ tiêu chuẩn. Ngoại hình đẹp, không có lỗ cát.
2. Thân van nặng.
3. Đĩa van được gia công bằng máy CNC chính xác với độ chính xác cao.
4. Vòng đệm của thân van sử dụng vòng kim loại nhiều lớp mềm và cứng, có ưu điểm gấp đôi của vòng đệm kim loại và đàn hồi, đảm bảo hiệu suất bịt kín tuyệt vời trong môi trường nhiệt độ cao và nhiệt độ thấp.
5. Trục làm bằng thép không gỉ, qua xử lý đặc biệt để tăng gấp đôi độ bền của trục.
6. Mỗi van sẽ được kiểm tra áp suất vỏ và phớt trước khi xuất xưởng.

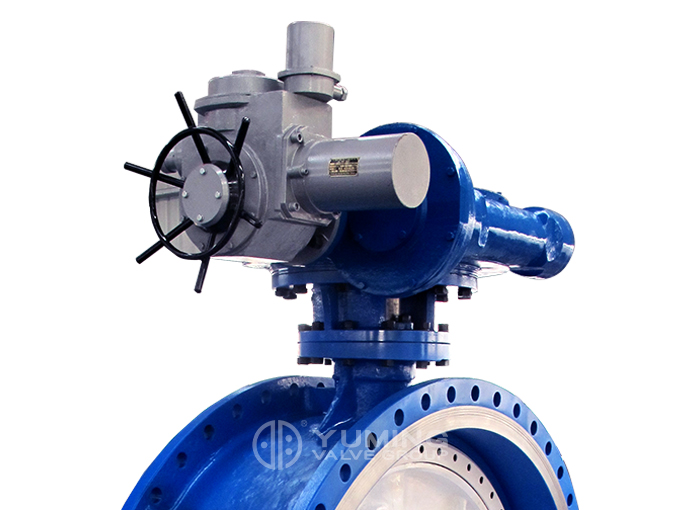

7. Cấp độ bảo vệ của bộ truyền động điện đạt IP65.
Optional configuration | Body | Seat Seal | Disc | Shaft | Actuator |
WCB/CF3/ CF3M/CF8/ CF8M | 13Cr/304/316 | WCB/CF3/ CF3M/CF8/CF8M/ | 2Cr13/304/316 | Worm gear/Electric/Pneumatic |
Name | Design and manufacture | Face to face Length | Inspection Standard | End Flange |
Reference standard | JB/T 8527 API 609 |
GB/T 12221 API 609 |
GB/T 13927 API 598 |
GB/T 9113 ASME B16.5 |

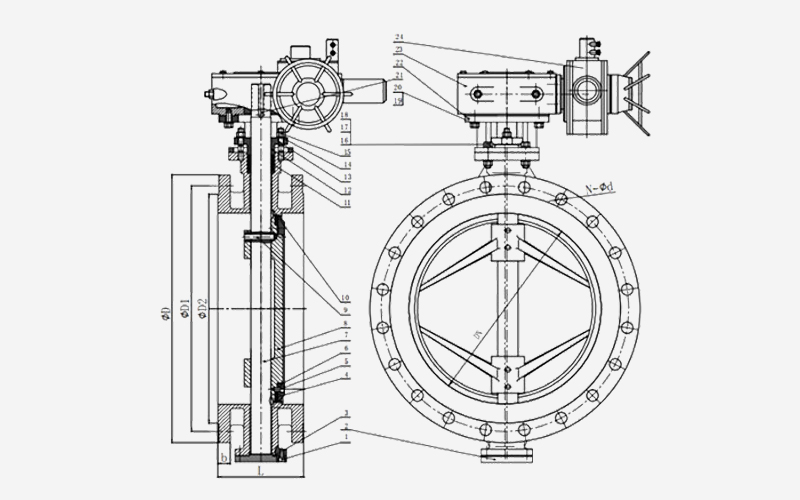

Name | 10-Body | 4-Seat Seal | 8-Disc | 7-Shaft | 24-Electric actuator |
Material | WCB | 430+graphite | WCB | 2Cr13 | Component |
SIZE | PN16 | 150LB | ||||
DN | NPS(Inch) | L | D1 | N-d | D1 | N-d |
50 | 2'' | 108 | 125 | 4-18 | 120.7 | 4-19 |
65 | 2 1/2'' | 112 | 145 | 4-18 | 139.7 | 4-19 |
80 | 3'' | 114 | 160 | 8-18 | 152.4 | 4-19 |
100 | 4'' | 127 | 180 | 8-18 | 190.5 | 8-19 |
125 | 5'' | 140 | 210 | 8-18 | 215.9 | 8-22 |
150 | 6'' | 140 | 240 | 8-22 | 241.3 | 8-22 |
200 | 8'' | 152 | 295 | 12-22 | 298.5 | 8-22 |
250 | 10'' | 165 | 355 | 12-26 | 362 | 12-25 |
300 | 12'' | 178 | 410 | 12-26 | 431.8 | 12-25 |
350 | 14'' | 190 | 470 | 16-26 | 476.3 | 12-29 |
400 | 16'' | 216 | 525 | 16-30 | 539.8 | 16-29 |
450 | 18'' | 222 | 585 | 20-30 | 577.9 | 16-32 |
500 | 20'' | 229 | 650 | 20-33 | 635 | 20-32 |
600 | 24'' | 267 | 770 | 20-36 | 749.3 | 20-35 |
700 | 28'' | 292 | 840 | 24-36 | ||
800 | 32'' | 318 | 950 | 24-39 | ||
900 | 36'' | 330 | 1050 | 28-39 | ||
1000 | 40'' | 410 | 1170 | 28-42 | ||
1200 | 48'' | 470 | 1390 | 32-48 |
