Ưu điểm của van bướm lệch tâm kép
(1).
Mô-men xoắn đóng mở van nhỏ
Do sự tồn tại của độ lệch tâm, khi van đóng lại, bề mặt bịt kín là quá trình vào và ra dần dần, do đó làm giảm hao mòn cơ học và sự đùn giữa các bề mặt bịt kín.
(2).
Có thể điều chỉnh áp suất tỷ lệ làm kín
Khi van sử dụng một thời gian hoặc bị nới lỏng trong quá trình vận chuyển có thể ép lại để đảm bảo yêu cầu về độ kín.
(3).
Vòng đệm có thể được thay thế tại chỗ
Vòng đệm cao su được gắn trên tấm bướm và có thể thay thế trực tiếp.
(4).
Thời gian sử dụng lâu dài
Vòng đệm và phần tiếp xúc của đế van là đệm thông nối, không có sự mài mòn và đùn cơ học nên vòng đệm của van bướm lệch tâm kép có tuổi thọ cao hơn.
(5).
Điều kiện sử dụng
Thích hợp cho các hệ thống lắp đặt và đường ống lớn trong hệ thống thoát nước, sưởi ấm và khí đốt cũng như các ngành công nghiệp luyện kim và sản xuất điện hóa chất.
(6).
Với hiệu suất bịt kín hai chiều
Với hiệu suất bịt kín hai chiều, đặc biệt phù hợp với phương tiện có cả yêu cầu về dòng chảy thuận và yêu cầu về dòng chảy ngược của điều kiện làm việc (cần được chỉ định khi đặt hàng).
Đặc điểm và nguyên tắc thiết kế lệch tâm kép

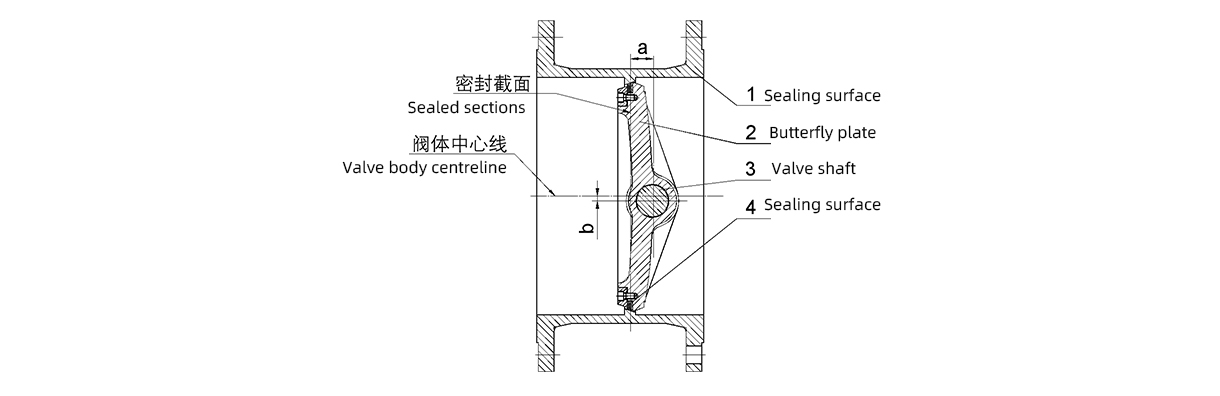

Van bướm này là một cấu trúc con dấu mềm lệch tâm kép, tức là khoảng cách lệch tâm từ tâm quay của tấm bướm đến phần bịt kín của thân van a, và khoảng cách từ tâm quay của tấm bướm đến đường tâm của thân van b, (xem hình bên dưới). Van này được giảm tốc bằng cách truyền bánh răng sâu (van điện được giảm tốc bằng động cơ điện thông qua truyền bánh răng sâu) và tấm bướm được điều khiển quay trong vòng 90 ℃ bởi trục van, để tấm bướm ở trạng thái mở hoặc đóng để đạt được mục đích kết nối hoặc cắt đứt phương tiện. Như trong sơ đồ, khi đóng van, vòng đệm bị bề mặt bịt kín của thân van và tấm bướm đẩy ra ngoài, dẫn đến biến dạng, do đó lực bịt kín giữa các bề mặt bịt kín của van dần đạt đến mức tối đa. giá trị.
Đặc điểm của van bướm lệch tâm kép:
(1) Với hiệu suất bịt kín hai chiều, đặc biệt phù hợp với phương tiện có cả yêu cầu dòng chảy thuận và yêu cầu dòng chảy ngược của điều kiện làm việc (cần được chỉ định khi đặt hàng);
(2) Áp dụng cấu trúc bịt kín lệch tâm kép, nó có chức năng ngày càng chặt hơn khi đóng, với hiệu suất bịt kín đáng tin cậy.
(3) Tấm bướm có cấu trúc hợp lý, cường độ cao, diện tích lưu thông lớn và khả năng chống dòng chảy nhỏ;
(4) Thay đổi vật liệu của thân van, vòng đệm nằm trên tấm bướm, thay đổi vật liệu của vòng đệm, có thể áp dụng cho các phương tiện khác nhau;
(5) Thiết bị truyền động bánh vít là loại kín hoàn toàn, vận hành linh hoạt.
(6) Thiết bị điện là một sản phẩm tích hợp thuộc loại đã giới thiệu, có thể được điều khiển cục bộ hoặc từ xa, với khả năng điều khiển an toàn và đáng tin cậy.

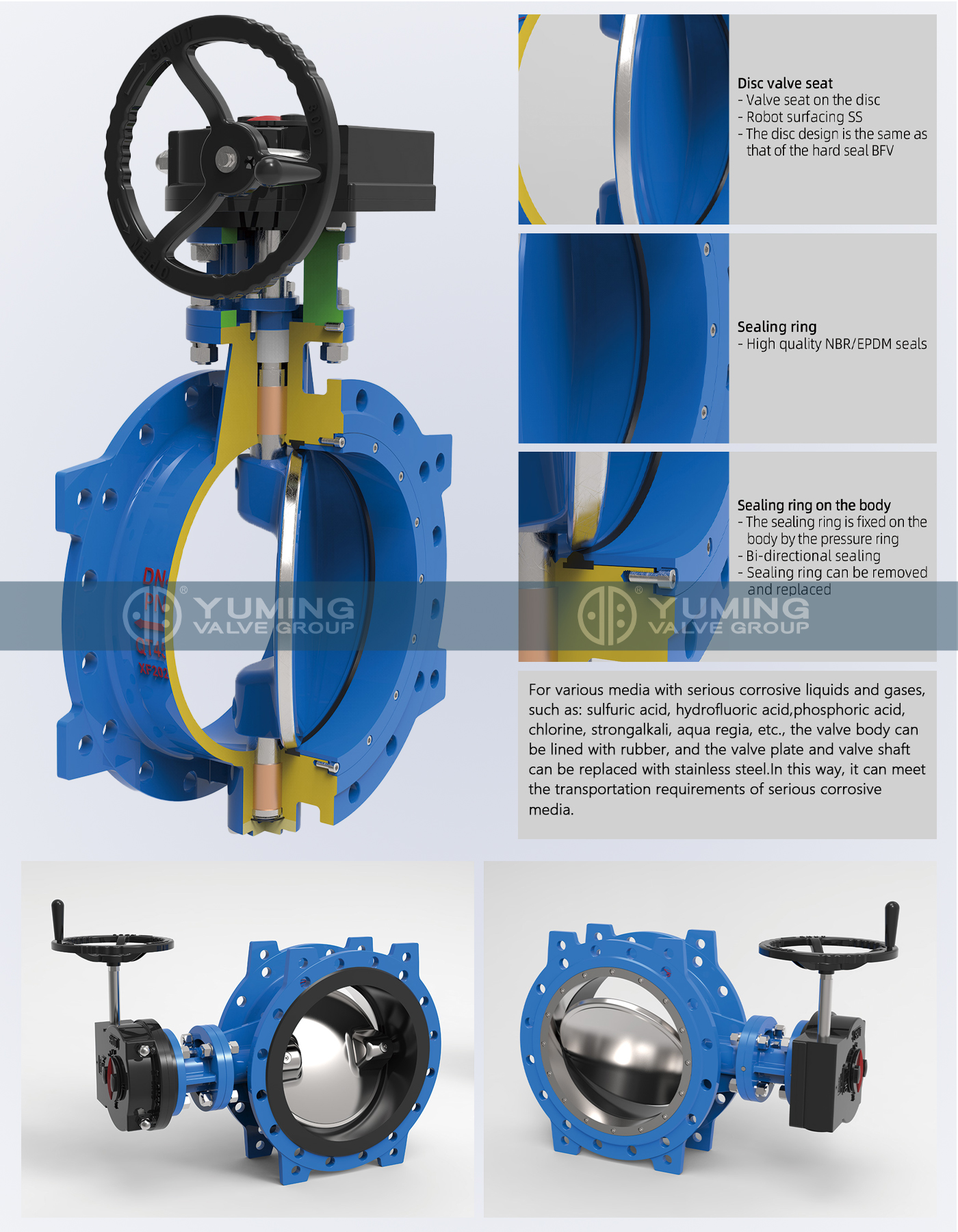

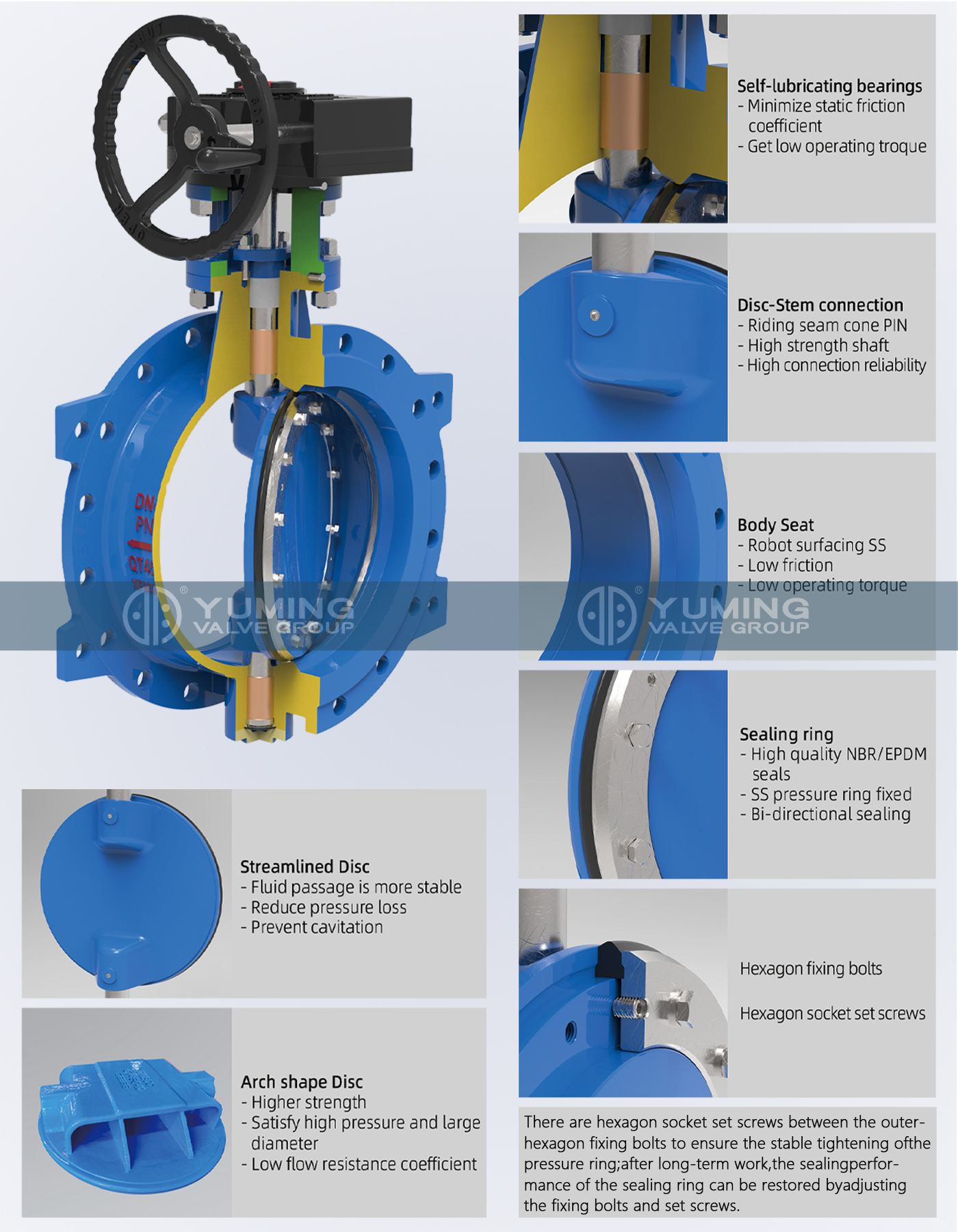

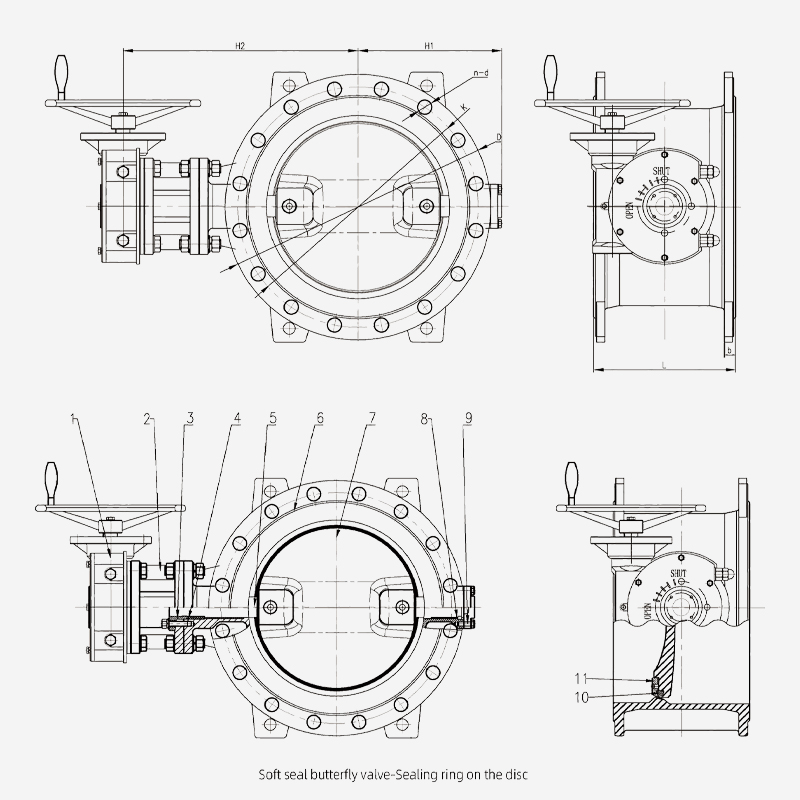

Van bướm phớt mềm-Làm kín trên đĩa
Van bướm phốt mềm-Làm kín trên thân

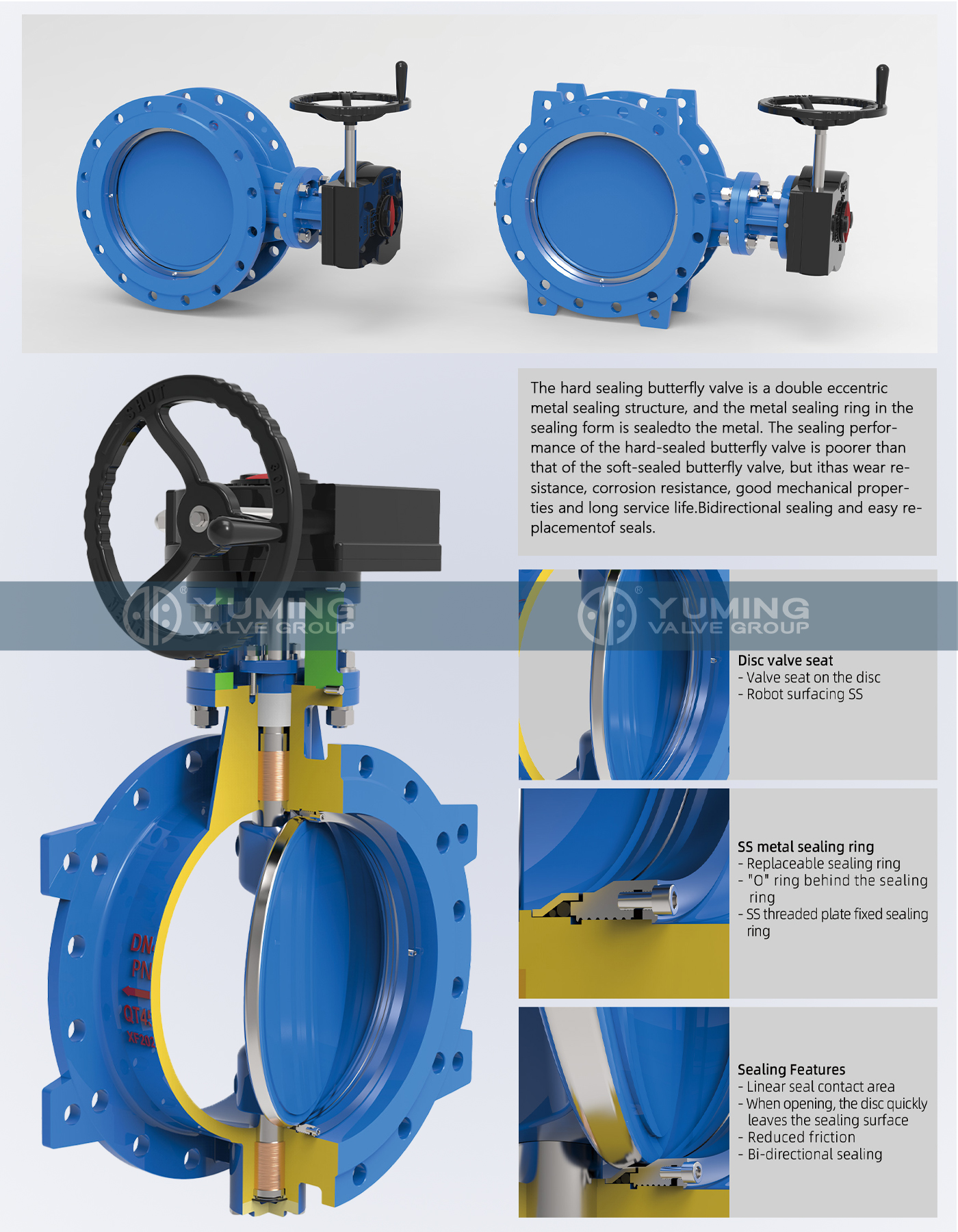

Van bướm phốt cứng
