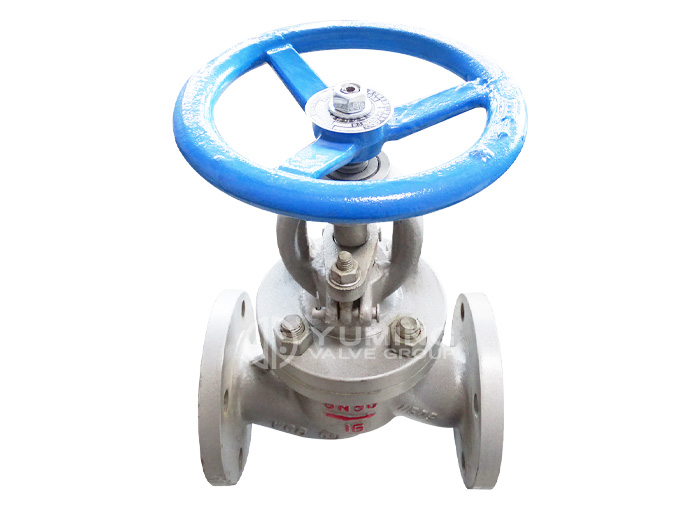

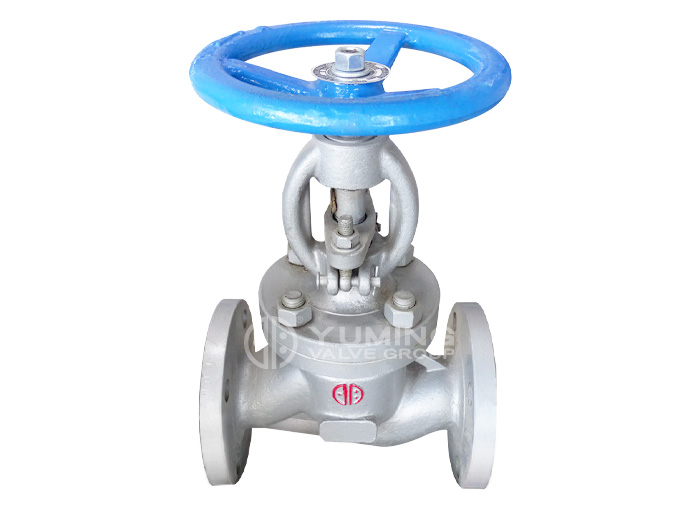

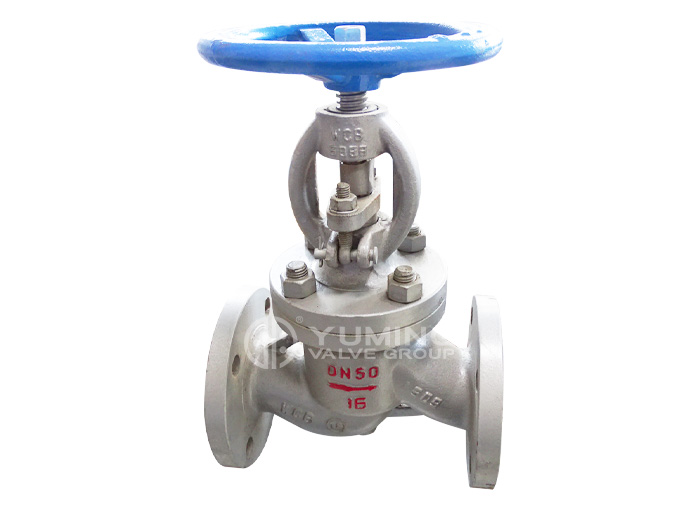

Van quả cầu WCB

Giới thiệu

Kiểm tra cơ thể: gấp 5 lần áp suất làm việc với nước. Thử nghiệm này được thực hiện sau khi lắp ráp van và với đĩa mở nửa vị trí, nó được gọi là thử nghiệm thủy điện cơ thể.

Áp suất làm việc bằng nước cao hơn 1, 1 lần.

Chức năng/kiểm tra hoạt động: Tại thời điểm kiểm tra cuối cùng, mỗi van và thiết bị truyền động của nó (thiết bị chấp hành điều khiển luồng/bánh răng/thiết bị chấp hành khí nén), dưới đây là một thử nghiệm vận hành hoàn chỉnh (mở/đóng). Thử nghiệm này được thực hiện mà không có áp suất và ở nhiệt độ môi trường xung quanh. Nó đảm bảo hoạt động chính xác của lắp ráp van/thiết bị chấp hành với các phụ kiện như van solenoid, thiết bị chuyển mạch giới hạn, bộ điều chỉnh bộ lọc không khí...

Kiểm tra đặc biệt: Khi được yêu cầu, mọi kiểm thử khác có thể được thực hiện theo hướng dẫn đặc biệt của khách hàng.

Dữ liệu

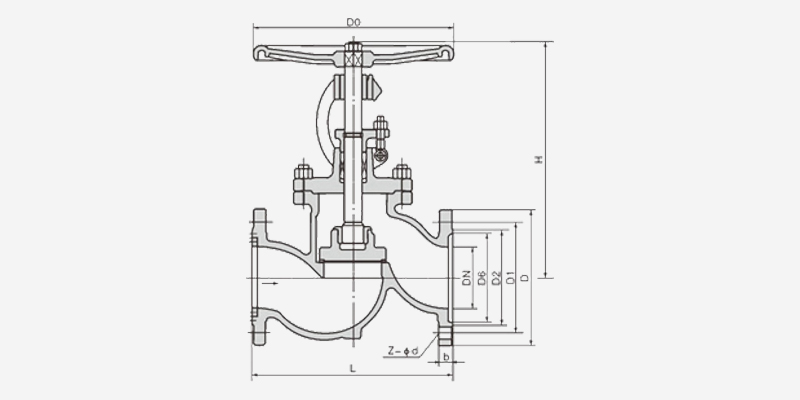

DN	L	D	D1	D2	b	f	Z-d	H	D0
10	130	90	60	40	14	2	4-14	198	120
15	130	95	65	45	16	2	4-14	218	120
20	150	105	75	55	16	2	4-14	258	140
25	160	115	85	65	16	2	4-14	275	160
32	180	135	100	78	18	2	4-18	280	180
40	200	145	110	85	18	3	4-18	330	200
50	230	160	125	100	18	3	4-18	350	240
65	290	180	145	120	18	3	4-18	355	280
80	310	195	160	135	20	3	8-18	400	280
100	350	215	180	155	22	3	8-18	415	320
125	400	245	210	185	24	3	8-18	460	360
150	480	280	240	210	24	3	8-23	510	400
200	600	335	295	265	26	3	12-23	710	400
250	650	405	355	320	30	3	12-23	768	450
300	750	460	410	375	30	3	12-23	925	500
350	850	520	470	435	34	4	16-25	1030	600
