Hiểu sự khác biệt giữa ghế van bướm

2023-03-17

Mềm/cứng/lót trong thân van

Trong việc lựa chọn van bướm, chúng ta thường nói về tựa lưng cứng, tựa lưng mềm và keo lót. Sự khác biệt lớn nhất giữa ba loại này là phương pháp lắp đặt thân van và vật liệu làm kín, điều này thể hiện ở sự khác biệt giữa thiết kế kết cấu của thân van và hình dạng của chân van.

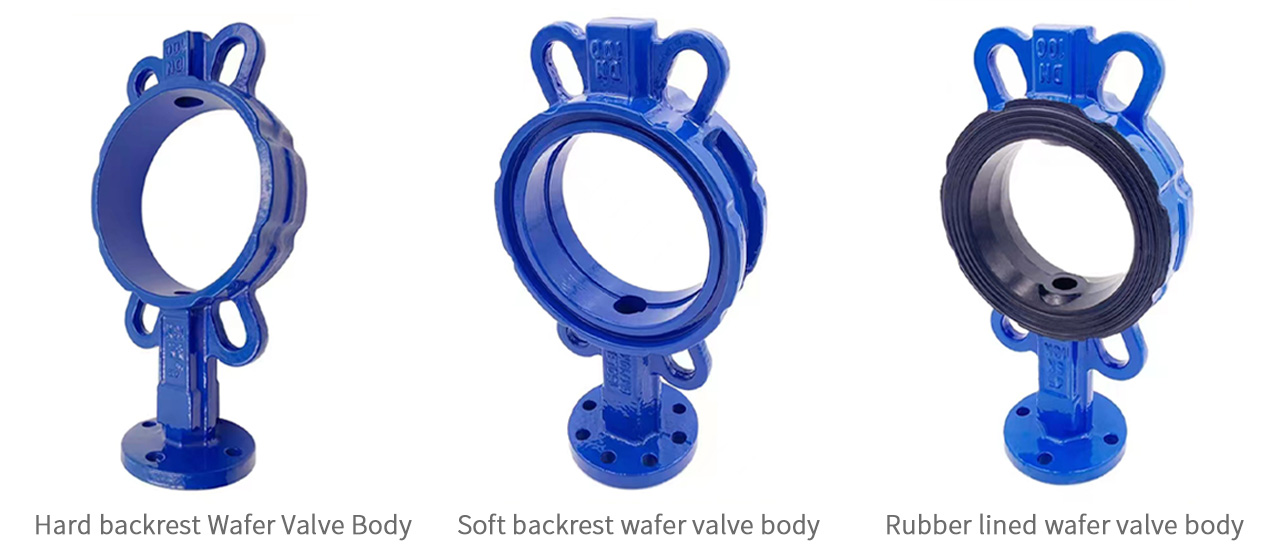

Trước hết, hãy lấy thân van của DN100 làm ví dụ. Hãy quan sát bằng trực giác sự khác biệt giữa thân van.

Ghế van tương ứng là khác nhau

Trước hết, ghế van là gì?
Ghế van là một bộ phận có thể tháo rời bên trong van, được sử dụng để hỗ trợ vị trí đóng hoàn toàn của tấm van và tạo thành một vòng đệm. Nói chung, đường kính của ghế van là đường kính lưu thông tối đa của van.

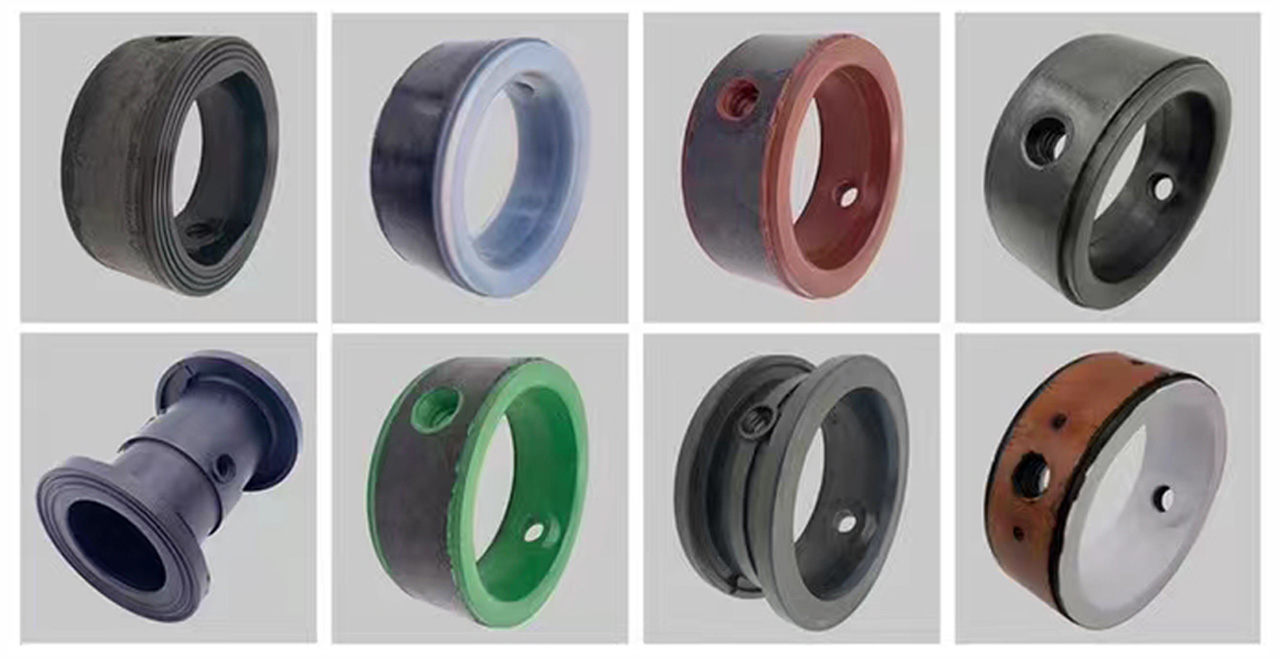

Ghế van của van bướm được làm bằng nhiều loại vật liệu, tất cả các loại nhựa cao su và vật liệu kim loại có thể được sử dụng làm vật liệu cho ghế van;
Ví dụ: EPDM, NBR, NR, PTFE, PEEK, PFA, SS315, STELLITE, FPM, SI, CR, keo tự nhiên, Haibolong, ethylpropyl trắng, florua, Dingqing chịu mài mòn, silicone, ethylene propylene Đức, keo thực phẩm.

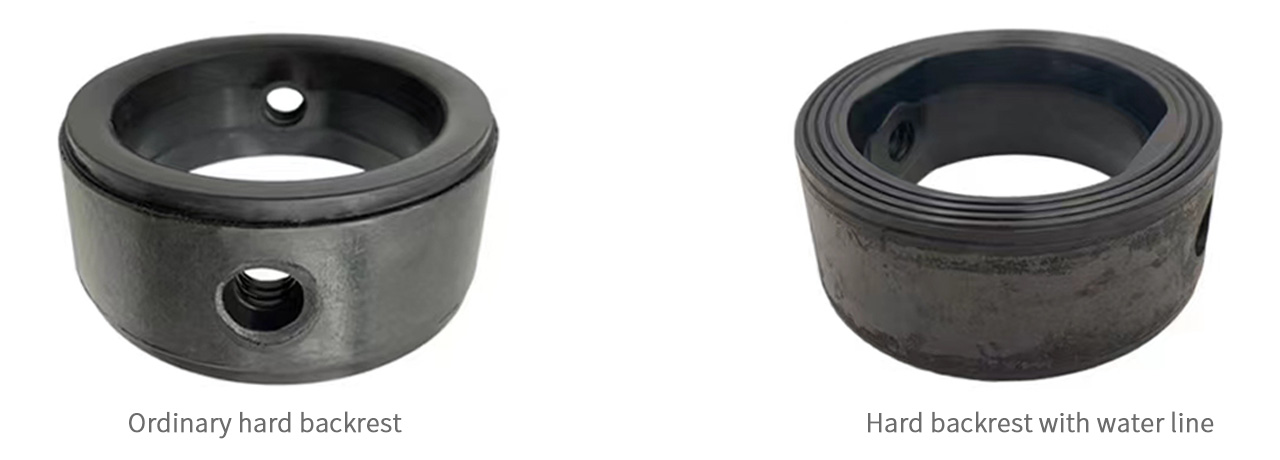

Ghế van tựa lưng cứng

Chất liệu bao gồm lớp cao su bên ngoài bọc trên phần tựa lưng cứng. Phương pháp lắp đặt là sử dụng bệ lắp ráp van chuyên nghiệp để ấn chân van vào thân van thông qua máy. Đồng thời, ghế van cũng được phân loại thành loại thông thường và loại đường nước.

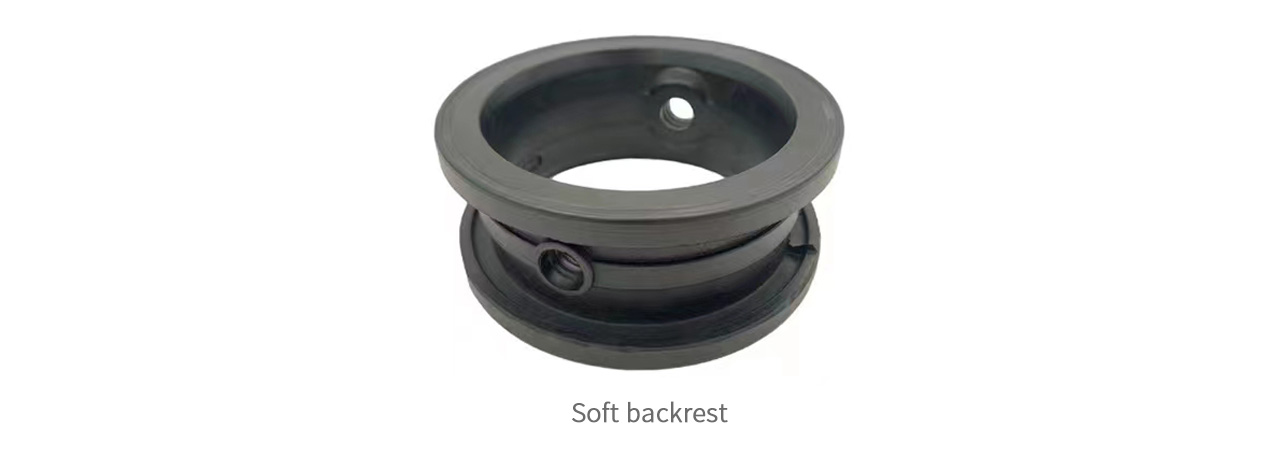

Ghế van tựa lưng mềm

Toàn bộ chất liệu chỉ cấu tạo từ cao su non nên độ đàn hồi cao hay còn gọi là ghế tựa lưng. Phương pháp cài đặt của nó cũng thuận tiện hơn cho công nhân sửa chữa, thay thế và tháo rời.

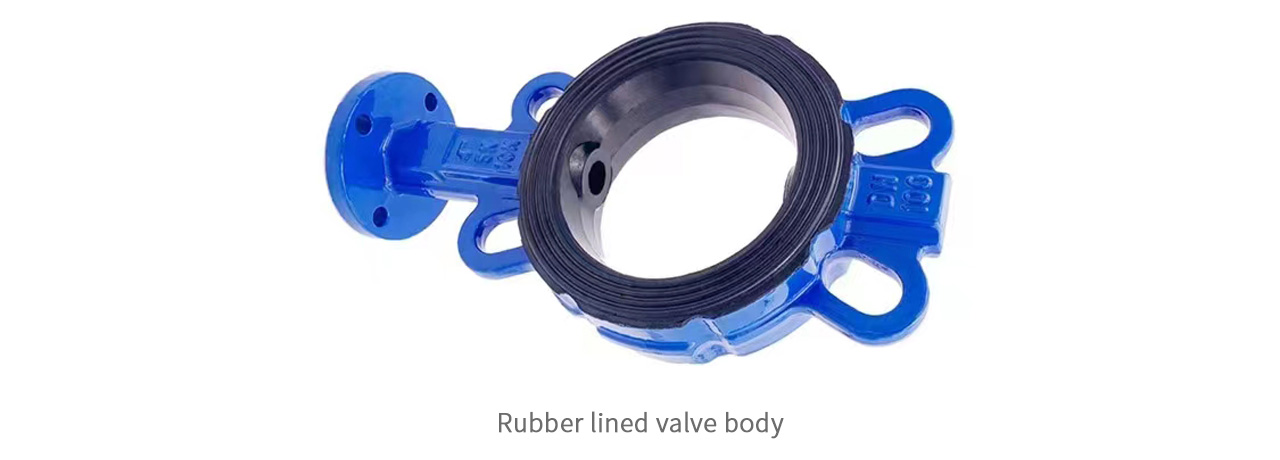

Van bướm lót cao su

Vòng lót của van bướm lót cao su được tích hợp với toàn bộ thân van và được chế tạo theo lô bằng thiết bị quy mô lớn. So với van bướm truyền thống, loại van bướm này có ưu điểm là chịu nhiệt độ cao, vận hành nhẹ nhàng, không ma sát, hiệu suất làm kín tốt và tuổi thọ của van bướm lâu dài. Do đó, nó hiện được sử dụng rộng rãi trong phòng cháy chữa cháy Trong các hệ thống kỹ thuật như sản xuất giấy, dệt may, xử lý y tế, nước công nghiệp, nước thải đô thị, khí đốt, khí tự nhiên, khí hóa lỏng, khí đô thị, không khí nóng và lạnh, luyện hóa chất và sản xuất điện bảo vệ môi trường, các đường ống của các phương tiện chất lỏng ăn mòn và không ăn mòn khác nhau được sử dụng để điều chỉnh và cắt đứt dòng chảy của môi trường.

Hiển thị một phần của van bướm đã hoàn thành

Khi lắp đặt tại chỗ, cần chọn mặt bích hàn phẳng hoặc mặt bích van bướm theo cấu trúc thân van khác nhau.
1. Kích thước kết nối của mặt bích van bướm và mặt bích hàn phẳng là như nhau. Sự khác biệt là kích thước của đường kính bên trong là khác nhau.
2. Mặt bích van bướm có thể kết hợp tốt hơn với vòng cao su của van bướm để đảm bảo độ kín của vị trí lắp đặt.

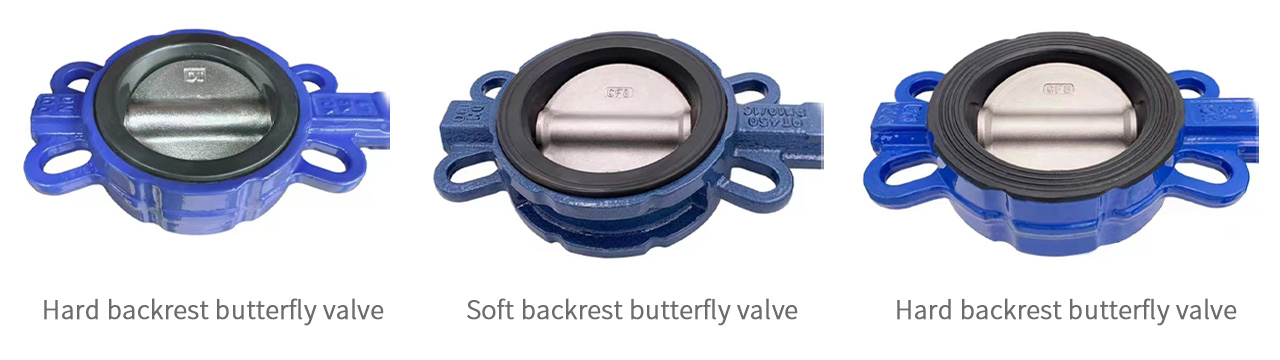

Sau đây cho thấy sự xuất hiện của các ghế van khác nhau trên thân van bướm sau khi lắp đặt (tất cả các hình ảnh đều là hình ảnh trực tiếp của sản phẩm)
